Fonte de 0 a 12 V x 1 A para a Bancada (MIN184)

Esta útil fonte de alimentação pode ser usada na bancada para alimentar aparelhos que você monte ou ainda para testes de circuitos. A fonte é ajustável de 0 a 12 V utilizando-se um zener de 13,2 V.

O transistor deve ser dotado de radiador de calor e o transformador deve ter1 A de secundário. Com transformadores de correntes menores a fonte funciona mas a corrente máxima será menor, de acordo com o transformador usado.

O indicador M1 é um voltímetro. Pode ser usado o multímetro para se saber qual é a tensão que está sendo fornecida à carga.

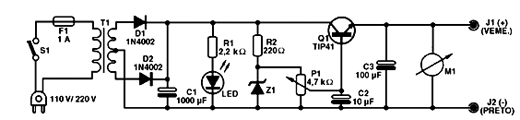

Na figura 1 temos o diagrama completo da fonte de alimentação.



Figura 1 - Diagrama completo da fonte.
Figura 1 - Diagrama completo da fonte.

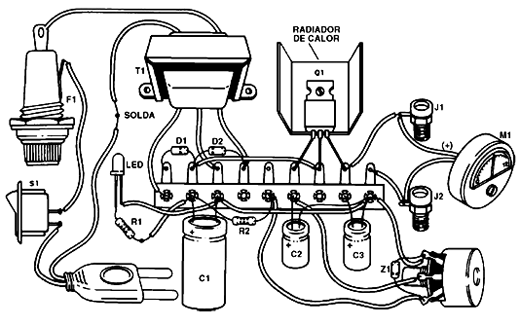

Na figura 2 temos uma montagem para iniciantes feita em ponte de terminais. Os mais experientes podem fazer uma placa de circuito de impresso.



Figura 2 - Montagem em ponte de terminais.
Figura 2 - Montagem em ponte de terminais.



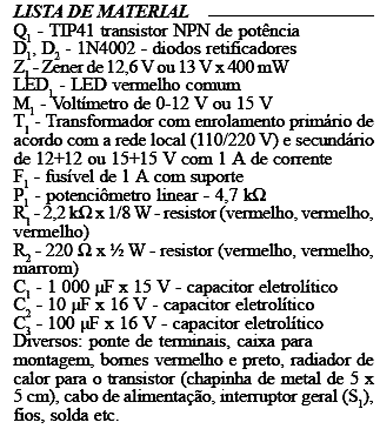

Ao usar a fonte evitar alterar a tensão com o aparelho alimentado ligado.
