Circuito Com Válvula Tiratron (V065)

As válvulas Tiratron são os equivalentes antigos dos modernos SCRs. Uma vez disparadas, mesmo depois que desaparece o pulso de disparo, elas continuam conduzindo a corrente.

O circuito mostrado serve tanto para demonstrar o funcionamento deste tipo de dispositivo como também para comprovar seu funcionamento.

Partindo com o cursor no ponto B, chega o instante em que a tensão de disparo é atingida e então a válvula conduz acendendo a lâmpada. A lâmpada é do tipo de 220 V com 4 ou 5 W de potência.

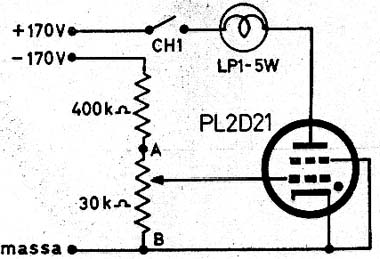

Uma fonte simétrica de 170 V deve ser usada para alimentar o circuito. Na figura 1 temos o diagrama completo do aparelho de teste e demonstração.



Circuito com válvula tiratron.
Circuito com válvula tiratron.
