Com este circuito é possível controlar um circuito com a ação de um pequeno imã. O sensor, um reed switch, pode ficar oculto de modo a se obter o acionamento somente quando se conhecer o local em que ele está escondido.

Aproximando um pequeno imã de um sensor (reed-switch) oculto, poderemos ligar um equipamento, por exemplo, acionar uma lâmpada, abrir uma fechadura ou ativar um alarme.

Na figura 1 mostramos como podemos esconder o interruptor de acionamento através de uma divisória ou mesmo parede fina.

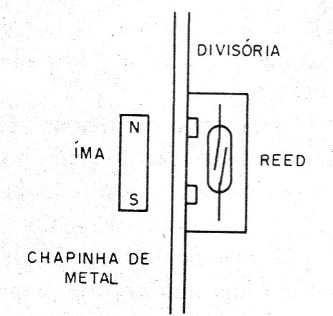

   Figura 1 – Instalação do sensor
Figura 1 – Instalação do sensor



Num equipamento eletrônico, ele faz com que somente a pessoa que possua um imã (num chaveiro) e saiba sua localização possa utilizá-lo.

Outra possibilidade interessante é num sistema de acionamento secreto de um alarme ou sistema de aviso, onde o movimento de um objeto faz com que ocorra o acionamento, conforme mostra a figura 2.

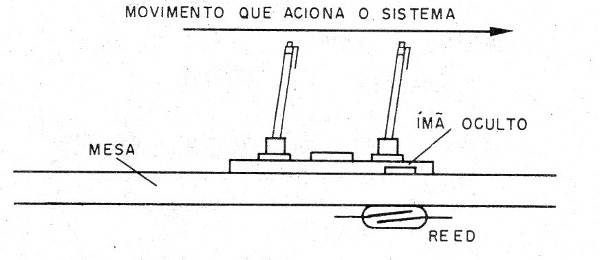

Figura 2 – Acionamento secreto de um aviso de assalto
Figura 2 – Acionamento secreto de um aviso de assalto



Movimentando-se levemente o objeto (porta canetas) sobre a mesa, o imã oculto alinha-se com o sensor e o sistema de alerta é ativado.

É claro que existem outras aplicações que ficam por conta da imaginação do montador.



Como Funciona

A base do circuito é um, reed switch ou interruptor de lâminas.

Este pequeno dispositivo pode ser usado como um sensível sensor de campos magnéticos, conforme mostra a figura 3.

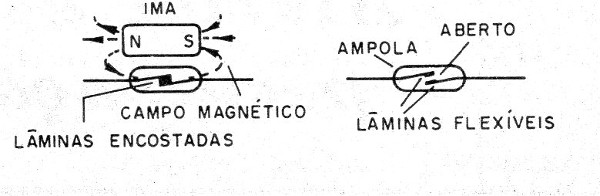

Figura 3 – O reed switch como sensor
Figura 3 – O reed switch como sensor



Em condições normais, as lâminas ficam separadas e o interruptor aberto.

Quando aproximamos um imã, o campo do imã faz com que as lâminas do interruptor magnetizem por indução e encostando uma na outra fechem o circuito em que ele está ligado.

No nosso caso, o reed-switch é ligado à comporta do SCR que controla a carga que, tanto pode ser uma luz de aviso, uma cigarra ou um relé para disparo de um alarme externo ou controle de um equipamento.

Nesta aplicação, usamos a rede de energia para disparar o circuito, o que permite usar lâmpadas de 110 V ou 220 V, conforme o caso.

O circuito não possui trava, devendo o imã ser mantido próximo do sensor para que o alarme se mantenha disparado.



Montagem

Na figura 4 damos o diagrama completo do alarme.

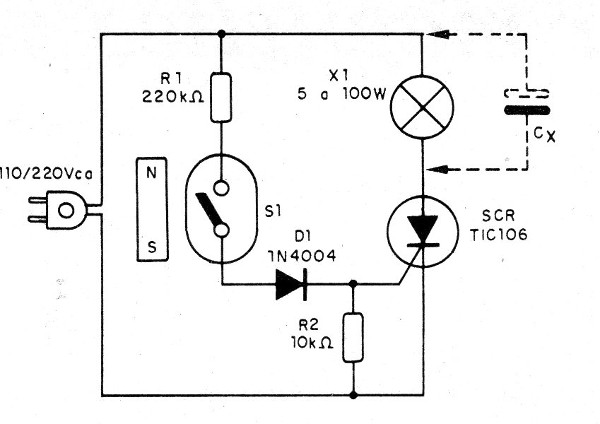

Figura 4 – Diagrama completo do alarme
Figura 4 – Diagrama completo do alarme



A montagem, muito simples, tendo por base uma ponte de terminais é mostrada na figura 5.

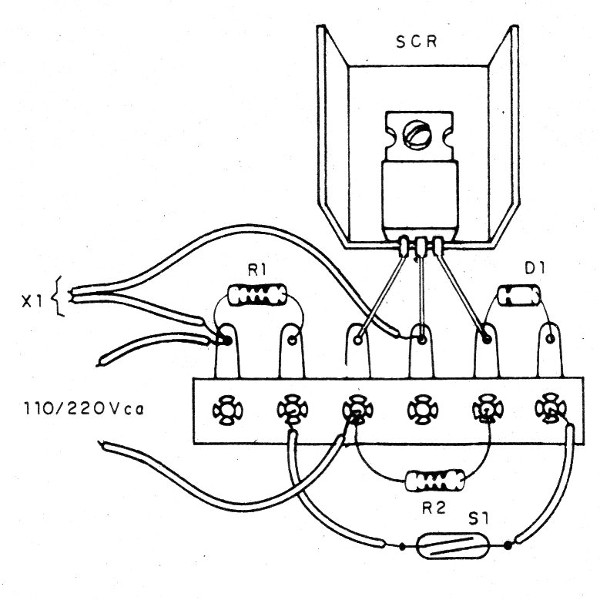

Figura 5 – Montagem em ponte
Figura 5 – Montagem em ponte



Observe que o circuito não tem trava e é de meia onda, o que significa que não serve para controlar aparelhos eletrônicos e também lâmpadas eletrônicas.

Para testar, basta aproximar um imã do sensor e verificar se a lâmpada acende.

Para um sistema de alarme use como carga uma cigarra de 110 V ou 220 V, conforme a rede local.

Para obter maior potência de uma lâmpada incandescente, ligue um capacitor de 2,2 a 10 uF x 300 V em paralelo.





SCR- TIC106 – qualquer sufixo

D1 – 1N4004 – diodo retificador

X1 – reed switch

R1 – 220 k ohms x 1/8 W – resistor – vermelho, vermelho, amarelo

R2 - 10 k ohms x 1/8 W – resistor – marrom, preto, laranja

Diversos:

Cabo de força, soquete para a lâmpada, dissipador de calor para o SCR, fios, solda, etc.
