Este circuito produz um som semelhante ao de um grilo, podendo ser usado em brincadeiras e jogos. O circuito é simples, com alimentação por pilhas comuns.

Descrevemos a montagem de um circuito que produz sons semelhantes ao de um grilo.

Como o circuito se baseia em tecnologia TTL, ele serve como um trabalho simples para quem estuda eletrônica digital.

Seu funcionamento se baseia no uso de osciladores que interagindo produzem um som intermitente com a forma de onda mostrada na figura 1.

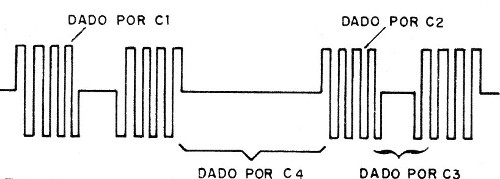

   Figura 1 – Sinal produzido pelo circuito
Figura 1 – Sinal produzido pelo circuito



Para gerar este sinal utilizamos 4 osciladores com portas de um circuito integrado 7400 com a configuração básica mostrada na figura 2.

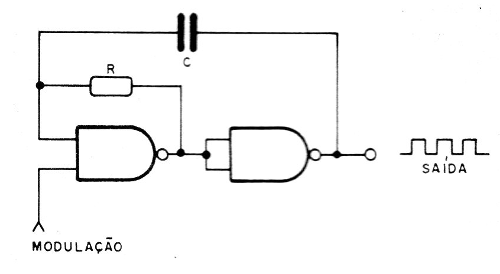

   Figura 2 – Configuração de um oscilador
Figura 2 – Configuração de um oscilador



Neste circuito, a frequência do sinal é determinada pelos valores de R e de C.

Os circuitos osciladores são interligados da forma mostrada na figura 3, o que nos leva ao diagrama de blocos do aparelho.

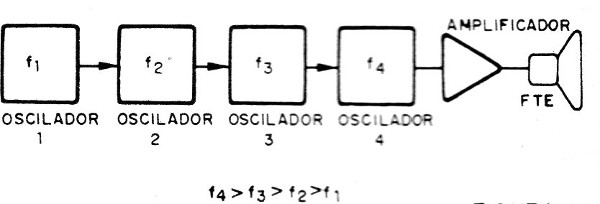

   Figura 3 – Diagrama de blocos do grilo
Figura 3 – Diagrama de blocos do grilo



Os quatro osciladores aplicam o sinal a uma etapa amplificadora que consiste num transistor com um alto-falante.

O alto-falante transforma então o sinal em som, levando aos efeitos desejados.

Como os circuitos TTL funcionam com tensões de 4,5 a 5,5 V ou 5 V nominais, e usamos uma bateria de 6 V temos um diodo para reduzir em 0,7 V, o que nos leva a 5,3 V para alimentação do circuito.



Montagem

Na figura 4 temos então o diagrama completo do grilo eletrônico.

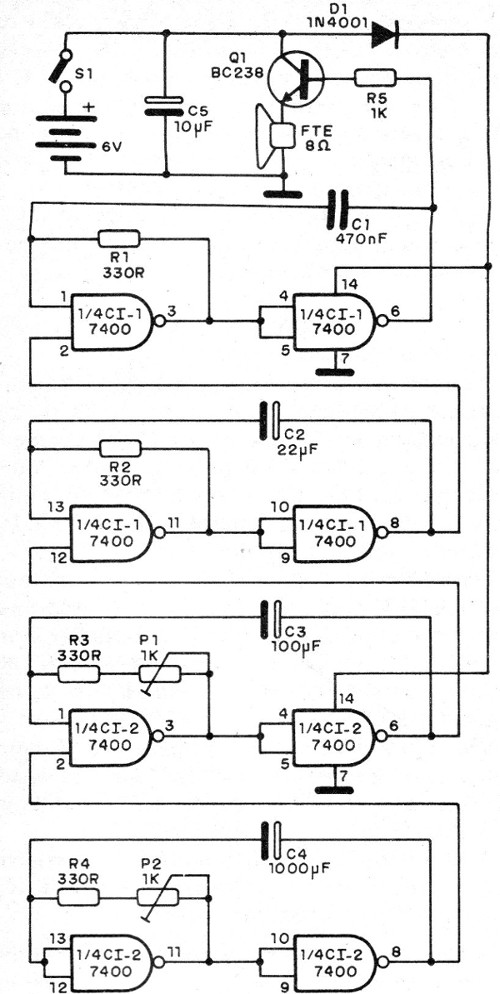

   Figura 4 – Diagrama do grilo
Figura 4 – Diagrama do grilo



A placa de circuito impresso para sua montagem é mostrada na figura 5.

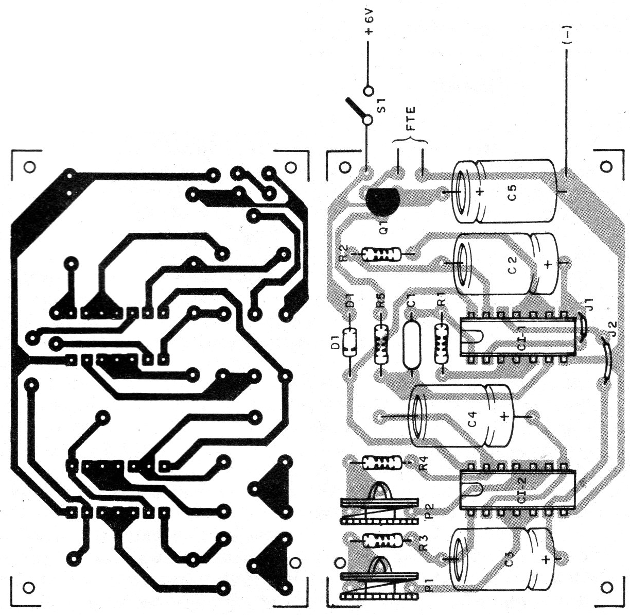

   Figura 5 – Placa de circuito impresso para a montagem
Figura 5 – Placa de circuito impresso para a montagem



Na montagem, observe a posição do circuito integrado e do transistor, assim como a polaridade do diodo e dos capacitores eletrolíticos.

Os capacitores eletrolíticos podem ser para 6 V ou mais e os resistores são d 1/8 W com qualquer tolerância.

O alto-falante é do tipo pequeno com 2,5 ou 5 cm de diâmetro, 4 ou 8 ohms de impedância.

Para alimentação podem ser usadas pilhas pequenas (AA) ou palito (AAA).

Eliminando-se a etapa de saída com transistor pode-se excitar diretamente um pequeno transdutor piezoelétrico ligado ao pino 6 de CI-1.

Os únicos ajustes são feitos em P1 e P2 para se obter o som mais próximo possível do produzido por um grilo.





CI-1 – 7400 – circuito integrado TTL

Q1 – BC548 – transistor NPN de uso geral

D1 – 1N4001 ou 1N4002 – diodo de silício

FTE – 4 ou 8 ohms – alto-falante pequeno

S1 – Interruptor simples

B1 – 6 V - 4 pilhas

P1, P2 -1 k ohms – trimpots

R1, R2, R3, R4 – 330 ohms – resistores – laranja, laranja, marrom

R5 – 1 k ohms – resistor – marrom, preto, vermelho

C1 – 470 nF – capacitor cerâmico ou poliéster

C2 – 22 uF – capacitor eletrolítico

C3 – 100 uF – capacitor eletrolítico

C4 – 1 000 a 1 500 uF – capacitor eletrolítico



Diversos:

Suporte de pilhas, placa de circuito impresso, caixa para montagem, fios, solda, etc.
