Este circuito utiliza apenas transistores para produzir um som de sirene de polícia. O circuito produz um sinal modulado que deve ser aplicado a um amplificador de acordo com a potência desejada. A alimentação deve ser feita com tensão de 12 V.
O circuito apresentado utiliza um multivibrador estável para gerar a modulação, podendo sua frequência ser alterada pela troca de valores dos capacitores C1 e C2.
O sinal deste modulador é aplicado a um oscilador de áudio com dois transistores complementares, Q4 e Q5 que funcionam numa configuração que imita um transistor unijunção.
Este circuito gera o tom de áudio modulado dado por C3 e C4 4 pelos resistores R6 e R8 que também podem ser alterado.
Temos então um sinal de áudio que é amplificado por Q6 para poder ser aplicado a um amplificador externo.
O transistor Q1 funciona como um regulador de tensão, podendo eventualmente ser substituído pelo circuito integrado 7808.
Montagem

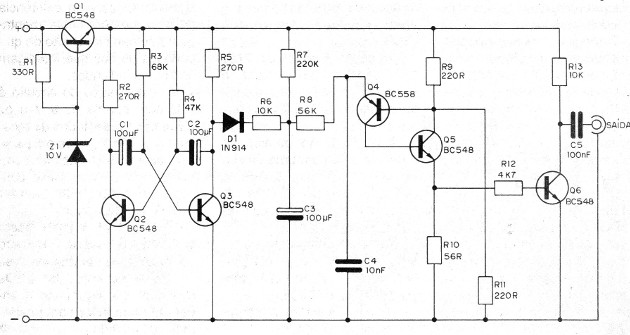

Na figura 1 temos o diagrama completo da sirene.

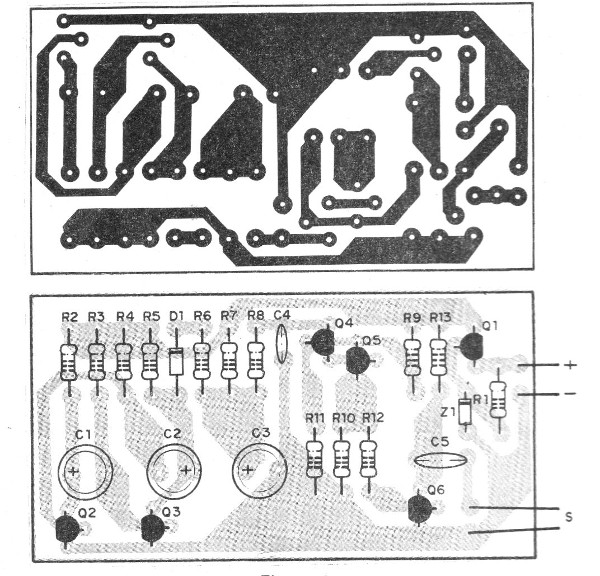

Temos duas opções para a montagem, sendo a mais recomendada em placa de circuito impresso com o padrão mostrado na figura 2.

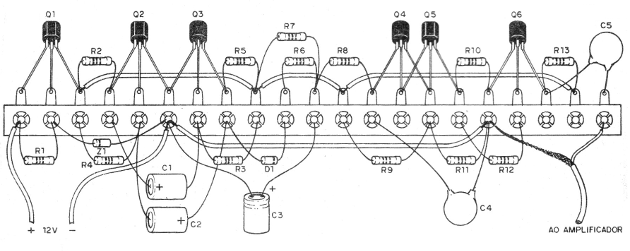

Na figura 3 temos uma versão simplificada da montagem usando uma barra de terminais.
Na montagem atente para as posições e tipos dos transistores assim como a polaridade dos capacitores eletrolíticos.
Os resistores são de1/8 W com qualquer tolerância e os demais componentes de acordo com a lista de materiais.
Podem ser necessárias alterações de componentes para compensar as tolerâncias e com isso serem obtidos os sons desejados.
Q1, Q2, Q3, Q5, Q6 – BC548 – transistores NPN de uso geral
Q5 – BC558 – transistor PNP de uso geral
Z1 – 10 V x 400 mW – diodo zener
D1 – 1N4148 – diodo de uso geral
R1 – 330 ohms – resistor – laranja, laranja, marrom
R2, R5 - 270 ohms – resistores – vermelho, violeta, marrom
R3 – 68 k ohms – resistor – azul, cinza, laranja
R4 – 47k ohms – resistor – amarelo, violeta, laranja
R6, R13 – 10 k ohms – resistores – marrom, preto, laranja
R7 – 220 k ohms – resistor – vermelho, vermelho, amarelo
R8 – 56 k ohms – resistor – verde, azul, laranja
R9, R11 – 220 ohms – vermelho, vermelho, marrom
R10 – 56 ohms – verde, azul, preto
R12 – 4k7 ohms – resistor – amarelo, violeta, vermelho
C1, C2, C3 – 100 uF – capacitores eletrolíticos
C4 – 10 nF – capacitor cerâmico ou poliéster
C5 – 100 nF – capacitor cerâmico ou poliéster
Diversos:
Placa de circuito impresso, caixa para montagem, fios, solda, etc.
