Neste artigo detalhamos a construção de um porteiro ou intercomunicador que utiliza apenas transistores, mas que tem boa sensibilidade e bom rendimento, podendo ser alimentado por pilhas ou fonte.

O intercomunicador de duas vias, que também pode ser utilizado como um eficiente porteiro eletrônico tem uma saída complementar que proporciona boa potência num pequeno alto-falante.

O alto-falante remoto também serve como microfone, sendo esta função comutada por uma chave única numa das estações (mestra).

Os fios podem ser estendidos por uma distância até 20 metros.

Mais do que isso ocorrem perdas, que reduzem o volume do som reproduzido.



Montagem

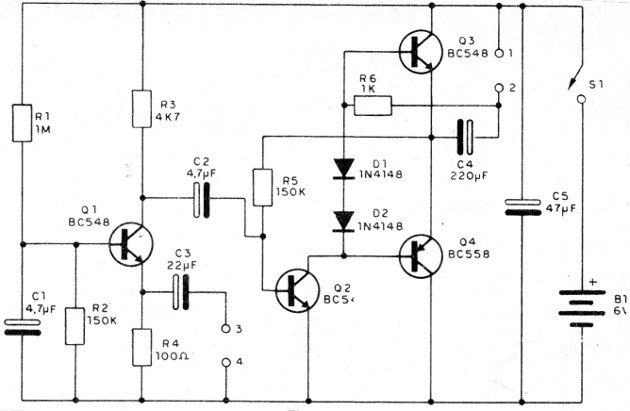

Na figura 1 temos o diagrama básico do amplificador do intercomunicador, exceto as ligações de comutação.



   Figura 1 – Diagrama básico
Figura 1 – Diagrama básico

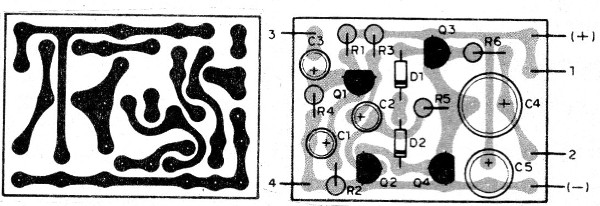

A placa de circuito impresso para a montagem é mostrada na figura 2.



Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem



Na montagem, observe as posições dos transistores e que também eles são de tipos diferentes.

As polaridades dos capacitores eletrolíticos e diodos também devem ser observadas.

Os resistores são de 1/8 W com qualquer tolerância e os capacitores eletrolíticos para 12 V ou mais.

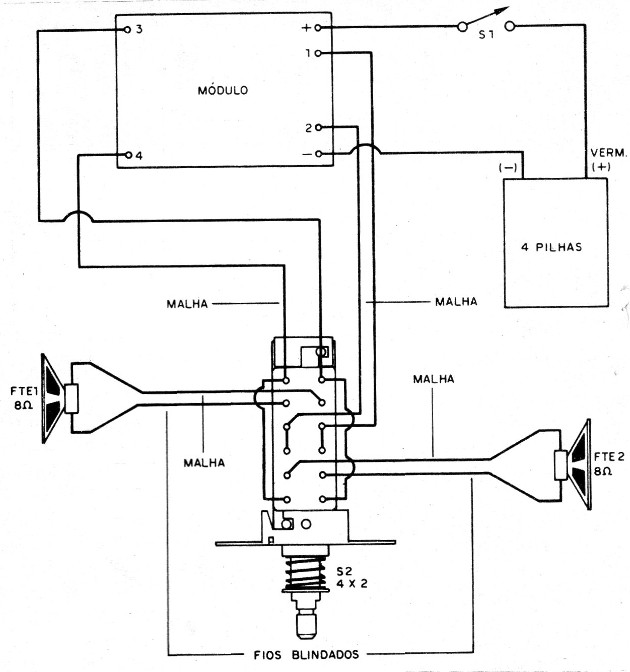

Na figura 3 temos o modo de se fazer a conexão das estações e da chave comutadora falar/ouvir.



Figura 3 - Conexões das estações
Figura 3 - Conexões das estações

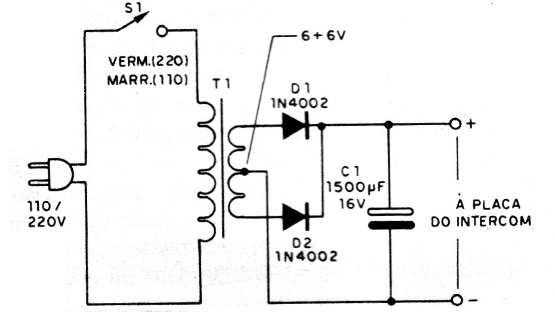

Pode ser utilizada uma fonte de alimentação, conforme diagrama da figura 4.



Figura 4 – Fonte de alimentação para o circuito
Figura 4 – Fonte de alimentação para o circuito



O transformador usado nesta fonte deve ter correntes de 250 a 500 mA e o eletrolítico é para 12 V ou mais de tensão de trabalho.

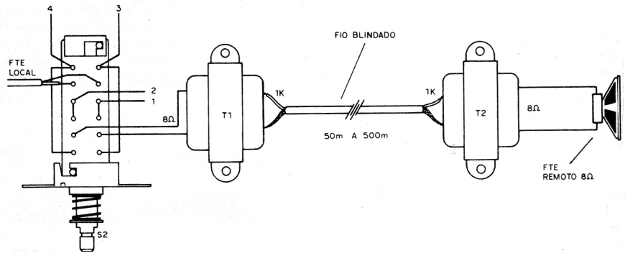

É possível ter um alcance maior sem perdas com o uso de dois transformadores que tenham enrolamentos de alta e baixa impedância, conforme mostra a figura 5.



Figura 5 – Usando transformadores para se obter maior alcance
Figura 5 – Usando transformadores para se obter maior alcance



O componente crítico do projeto é a chave comutadora que, entretanto pode ser aproveitada de velhos toca-fitas de carro.



Q1 a Q3 – BC548 – transistores NPN de uso geral

Q4 – BC558 – transistor PNP de uso geral

D1, D2 – 1N4148 – diodos de uso geral

R1 – 1 M ohms – resistor – marrom, preto, verde

R2, R5 – 150 k ohms – resistores – marrom, verde, amarelo

R3 – 4k7 ohms – resistor – amarelo, violeta, vermelho

R4 – 100 ohms – resistor – marrom, preto, marrom

R6 – 1 k ohms – resistor – marrom, preto, vermelho

C1, C2 – 4,7 uF – capacitores eletrolíticos

C3 – 22 uF – capacitor eletrolítico

C4 – 220 uF – capacitor eletrolítico

C5 – 47 uF – capacitor eletrolítico

S1 – Interruptor simples

S2 – Chave comutadora de 4 pólos x 2 posições de pressão – ver texto

B1 – 6 V – 4 pilhas ou fonte

FTE1, FTE2 – 4 ou 8 ohms – alto-falantes de 10 cm ou 15 cm

Diversos:

Placa de circuito impresso, caixa para montagem, fios, solda, etc.
