Esta é uma simples montagem didática que pode ser realizada com base numa ponte de terminais ou matriz de contato. A frequência do oscilador apresentado é controlada pela luz que incide num LDR. O circuito pode ser usado como um theremin óptico.

Se bem que os transistores unijunção já não sejam componentes muito comuns atualmente, muitos projetos interessantes podem ser realizados com eles.

O circuito apresentado consiste num oscilador de relaxação onde a frequência depende tanto do valor de C1 como da resistência apresentada pelo LDR.

Como a resistência apresentada pelo LDR depende da luz incidente, temos um oscilador controlado pela luz.

Quanto maior for a intensidade da luz, maior será a frequência do som produzido num pequeno buzzer.

Podemos utilizar um pequeno alto-falante, eliminando R3.

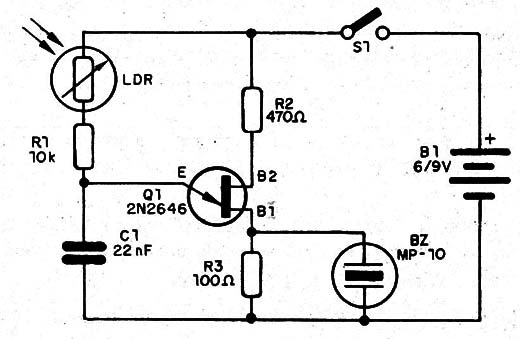

Na figura 1 temos então o circuito do oscilador controlado pela luz.



Figura 1 – Diagrama do oscilador controlado pela luz
Figura 1 – Diagrama do oscilador controlado pela luz

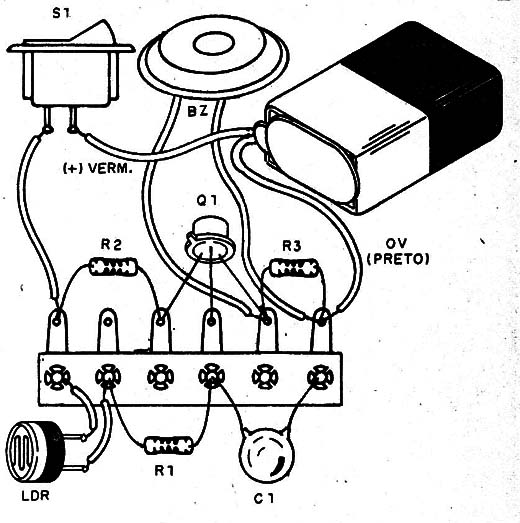

A montagem, feita com base numa ponte de terminais isolados é mostrada na figura 2.



Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais



Na montagem, observe a posição do transistor unijunção e a polaridade da bateria.



Q1 – 2N2646 – transistor unijunção

LDR – LDR redondo comum

BZ – transdutor piezoelétrico (cápsula)

R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja

R2 – 100 Ω x 1/8 W – resistor – marrom, preto, marrom

C1 – 22 nF – capacitor cerâmico ou poliéster

B1 – 9 V – bateria

S1 – Interruptor simples



Diversos:

Ponte de terminais, conector de bateria, fios, solda, etc.
