Este oscilador experimental produz sinais na faixa de ondas médias (OM) entre 550 e 1600 kHz, podendo ser captados em qualquer radinho comum. O alcance, evidentemente, é pequeno, da ordem de 2 ou 3 metros no máximo, mas permite a sua utilização através de paredes e outros obstáculos.
A alimentação feita com duas pilhas pequenas.
O sinal não é modulado, de modo que o que se capta no rádio é uma portadora de alta frequência que resulta, no alto-falante, numa espécie de “sopro”.
Para a transmissão de mensagens S1 pode ser substituído por um manipulador. Neste caso, os sinais serão codificados em Morse.
Colocado numa caixinha este aparelho se transforma num transmissor de bolso para emissões a curtas distâncias, ou gerador de sinais para a calibração de rádios.
MONTAGEM

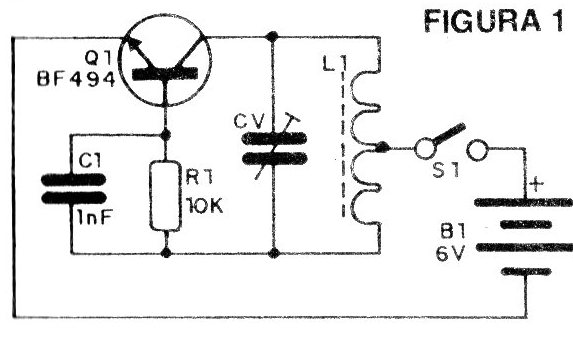

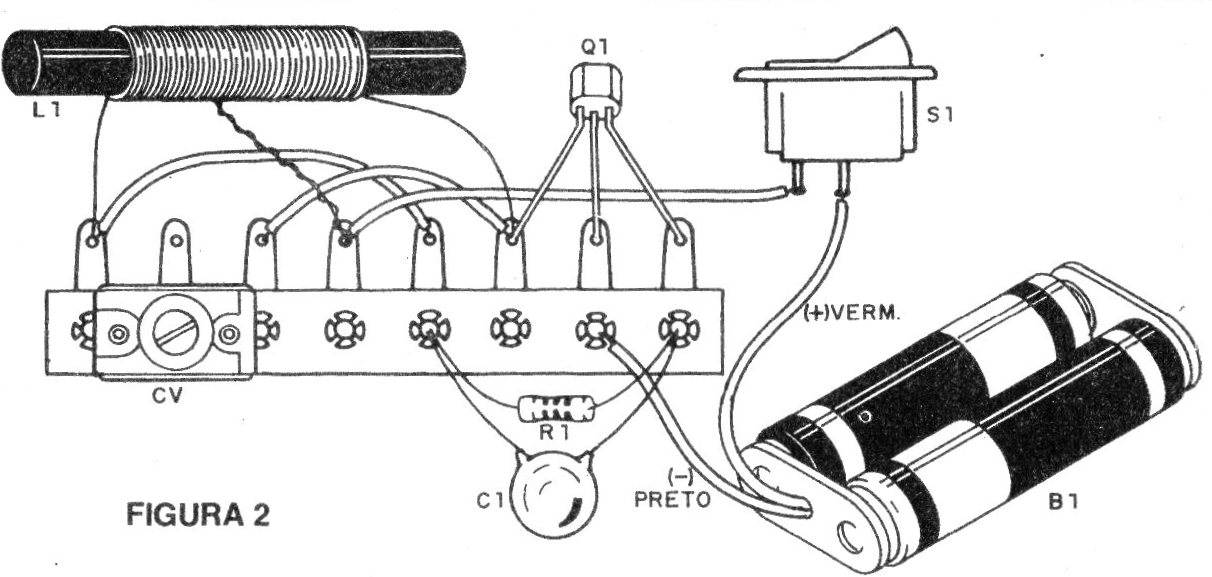

Na figura 1 temos o diagrama completo do aparelho e na figura 2 temos a montagem feita em uma ponte de terminais isolados.
A bobina L1 é enrolada num bastão de ferrite de 10 a 25 cm de comprimento, com diâmetro de 5 a 10 mm. Esta bobina consta de 50 + 50 voltas de fio esmaltado 28.
O capacitor CV e um trimmer comum, mas para maior faixa de sintonia pode-se empregar um capacitor variável de 170 pF ou próximo.
O capacitor C1 deve ser cerâmico e seu valor não é crítico, podendo ficar entre 1 nF e 10 nF.
LISTA DE MATERIAL
Q1 - BF494 - transistor de RF
L1 - 50 + 50 voltas de fio 28 em bastão de ferrite
CV - trimmer ou variável
S1 - Interruptor simples
R1 – 10 k x 1/8 W - resistor (marrom, preto, laranja)
C1 - 1 nF - capacitor cerâmico
B1 – 3 V - 2 pilhas pequenas
Diversos: suporte para pilhas, ponte de terminais, caixa para montagem, fio esmaltada, bastão de ferrite etc.
