Da mesma forma que podemos regular a tensão no ramo positivo do circuito, é possível ter a regulagem negativa. Para essa finalidade, podemos contar com os circuitos integrados da série 79xx, onde o xx pode variar de 5 a 15 indicando tensões de 5 a 15 V.
Nota: Este artigo faz parte de um artigo completo com 10 fontes de alimentação publicado na revista Eletrônica Total 141 de 2020. Encontra-se no site com o código ART5475.

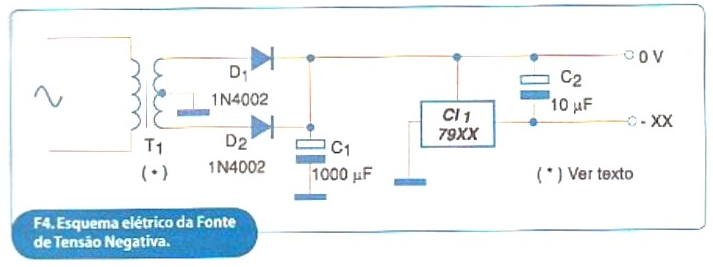

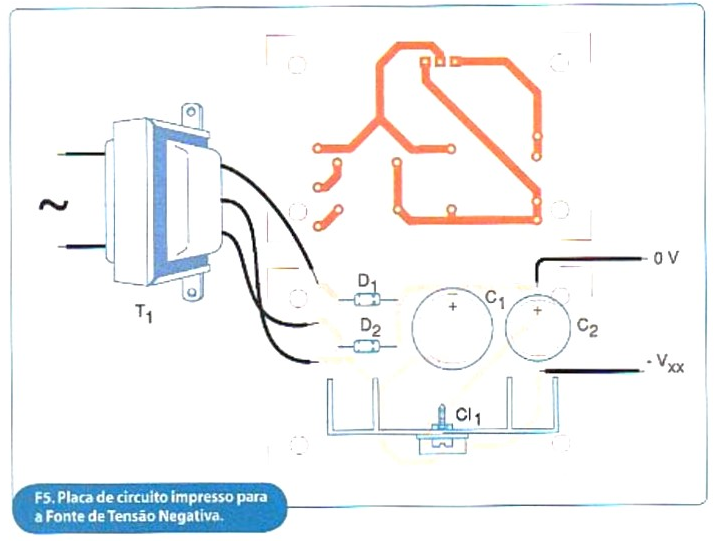

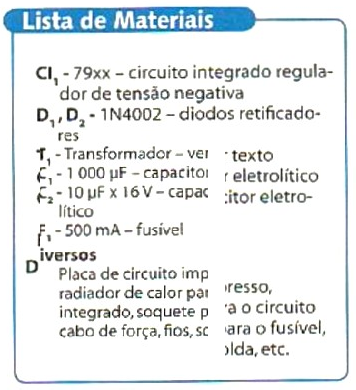

Na figura 4 temos o circuito completo de uma fonte de tensão negativa, usando um CI da série 79xx. É preciso observar que a disposição dos terminais nos Cls 79xx é diferente dos Cls 78xx. A placa de circuito impresso para a montagem dessa fonte é vista na figura 5.
O circuito integrado deve ser dotado de um radiador de calor apropriado e o capacitor de desacoplamento de saída pode ter valores com uma tensão de pelo menos 2 V a diferentes do indicado, conforme o mais do que a tensão que se deseja fabricante do CI. O transformador na saída da fonte, ou seja, a tensão deve ter um enrolamento secundário do regulador utilizado.
