Com este circuito podemos controlar o brilho de pequenas lâmpadas de 12V, a velocidade de pequenos motores de CA ou ainda a temperatura de elementos de aquecimento alimentado por corrente alternada. O circuito tem inúmeras aplicações práticas e é bastante simples.

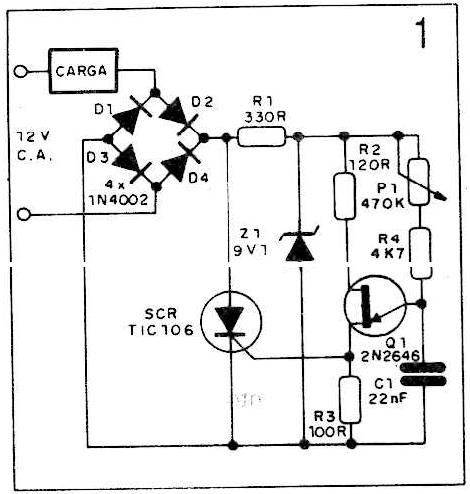

Conforme podemos ver pela figura 1, o ângulo de condução do SCR é dado pela incidência dos pulsos, gerados pelo transistor unijunção que funciona corro oscilador de relaxação.

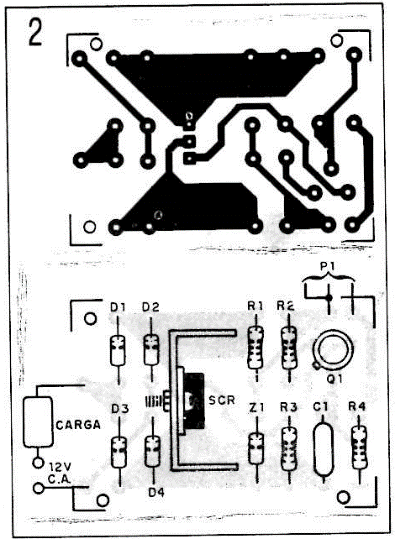

Controlando a frequência do oscilador podemos obter urna variação da potência aplicada à carga e com isso o controle desejado. Na figura 2 temos a pequena placa de circuito impresso sugerida para este projeto.

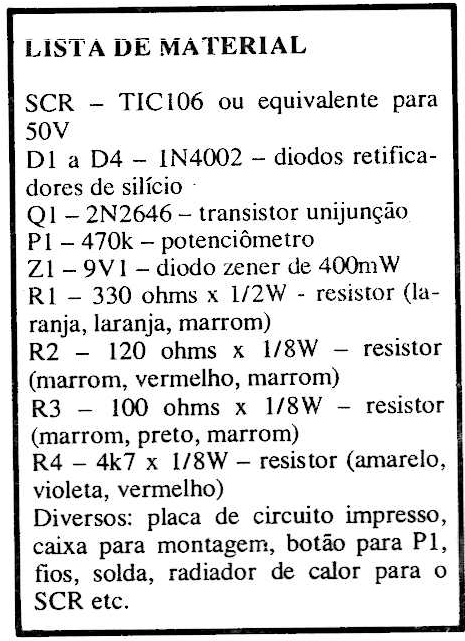

O resistor R1, com a ajuda de Z1, mantém constante a tensão no oscilador, e a retificação pela ponte de diodos permite um controle de onda completa.
Os diodos usados são de 1A, sendo esta a corrente máxima sugerida para o controle. Observe que o SCR deve ser dotado de um radiador de calor.
O potenciômetro P1 de 470k pode tanto ser linear, como log, dependendo da variação desejada. Alterações de C1 podem ser feitas experimentalmente no sentido de modificar a faixa de atuação do controle.
O resistor R1 deve ser de 1/2W, enquanto os demais podem ser de 1/8 ou 1/4W. Para tensões maiores de operação devem ser feitas alterações de R1, além da utilização de um SCR com tensão máxima compatível.
Lembramos que este controle só funciona apropriadamente em circuitos de corrente alternada.
