Usando um regulador de tensão integrado como referência, podemos controlar diversos transistores de potência do tipo 2N3055 e com isso obter uma saída estável de alta tensão.
Nota: Este artigo faz parte de um artigo completo com 10 fontes de alimentação publicado na revista Eletrônica Total 141 de 2020. Encontra-se no site com o código ART5475.
Para uma saída de 13,6 V, esse tipo de fonte torna-se ideal para alimentar equipamentos móveis de comunicação como transceptores de VHF e UHF de uso automotivo, numa bancada de reparos ou ainda para uso fixo.

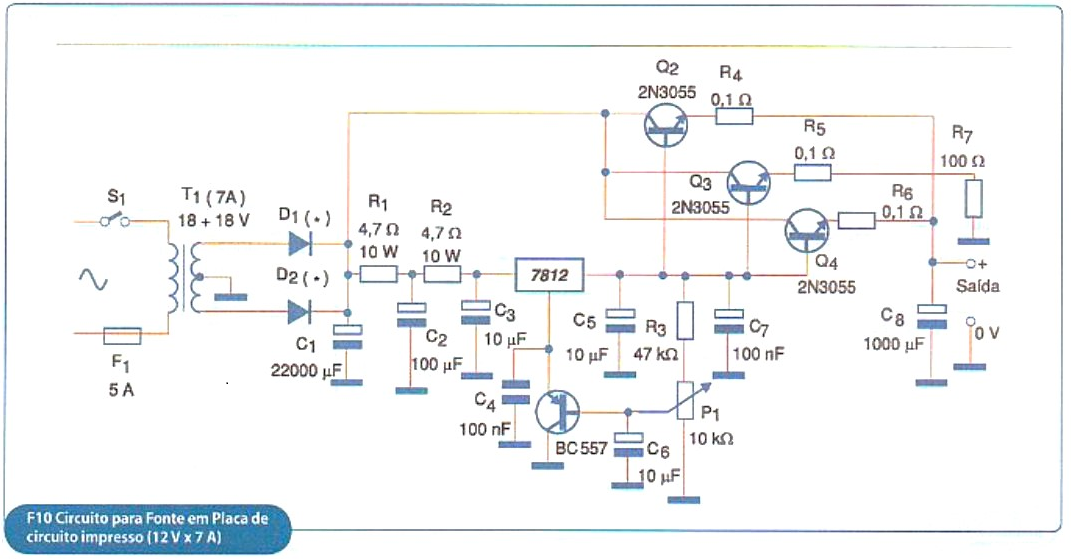

O circuito que mostramos na figura 10 usa três transistores 2N3055, cada qual controlando uma corrente de 2,5 A, o que dá um valor máximo de saída de 7,5 A. Se o leitor precisar de menos corrente, poderá usar apenas um ou dois 2N3055.
Observe que no emissor de cada transistor colocamos um resistor de fio de baixo valor. A finalidade desse resistor é garantir que a corrente se divida igual- mente entre todos os transistores, uma vez que na condução eles apresentam resistências diferentes. Sem eles a corrente se dividiria de forma desigual, podendo sobrecarregar um dos transistores que, então, se queimaria.

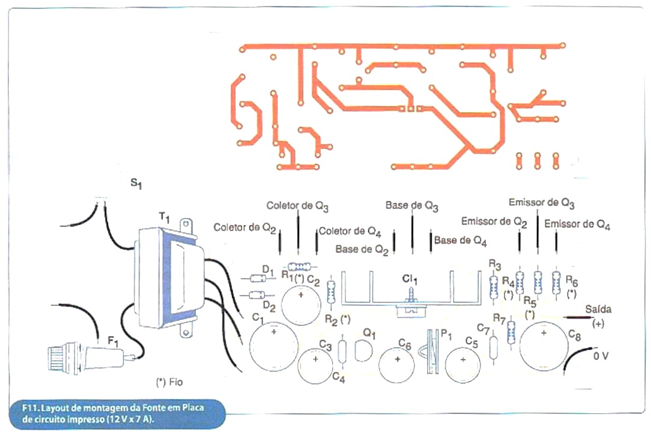

Na montagem desse tipo de fonte, o principal cuidado é usar fios de espessura apropriada à intensidade da corrente que deve ser conduzida. Na figura 11 exibimos o layout da montagem, observando-se que a maioria dos componentes é externa à pequena placa de circuito impresso que tem o CI de referência.

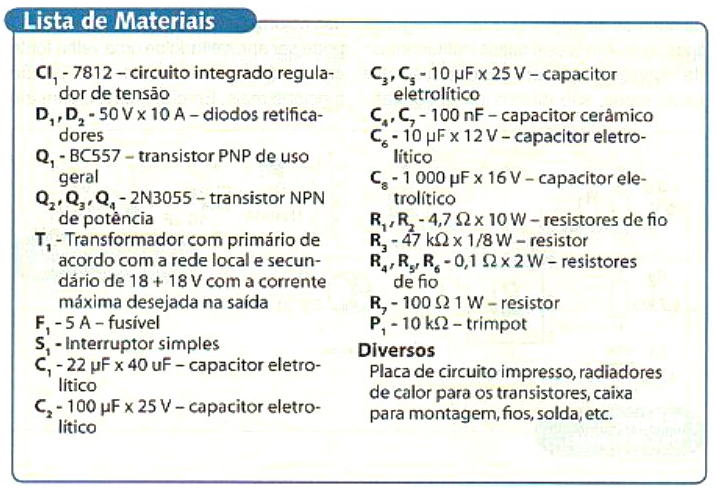

Será conveniente proteger o circuito por fusíveis tanto na entrada quanto na saída. Também é importante observar que os transistores de potência devem ser dotados de excelentes radiadores de calor. O circuito integrado 7812, inclusive, precisa ser montado em um radiador de calor. Os resistores de 0,1 ohms e de 4,7 ohms devem ser de fio.
No trimpot pode-se ajustar a tensão de saída para valores entre 12 e 13,6 V, aproximadamente.
