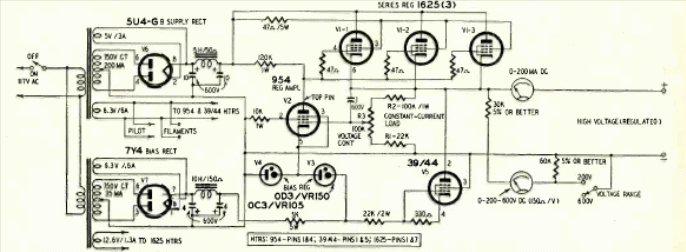

Este circuito é de uma Radio Electronics de abril de 1956. As tensões dependem do transformador usado. A fonte é do tipo ajustável e tem resistores cujos valores dependem das válvulas usadas.
| Clique na imagem para ampliar |
Este circuito é de uma Radio Electronics de abril de 1956. As tensões dependem do transformador usado. A fonte é do tipo ajustável e tem resistores cujos valores dependem das válvulas usadas.
