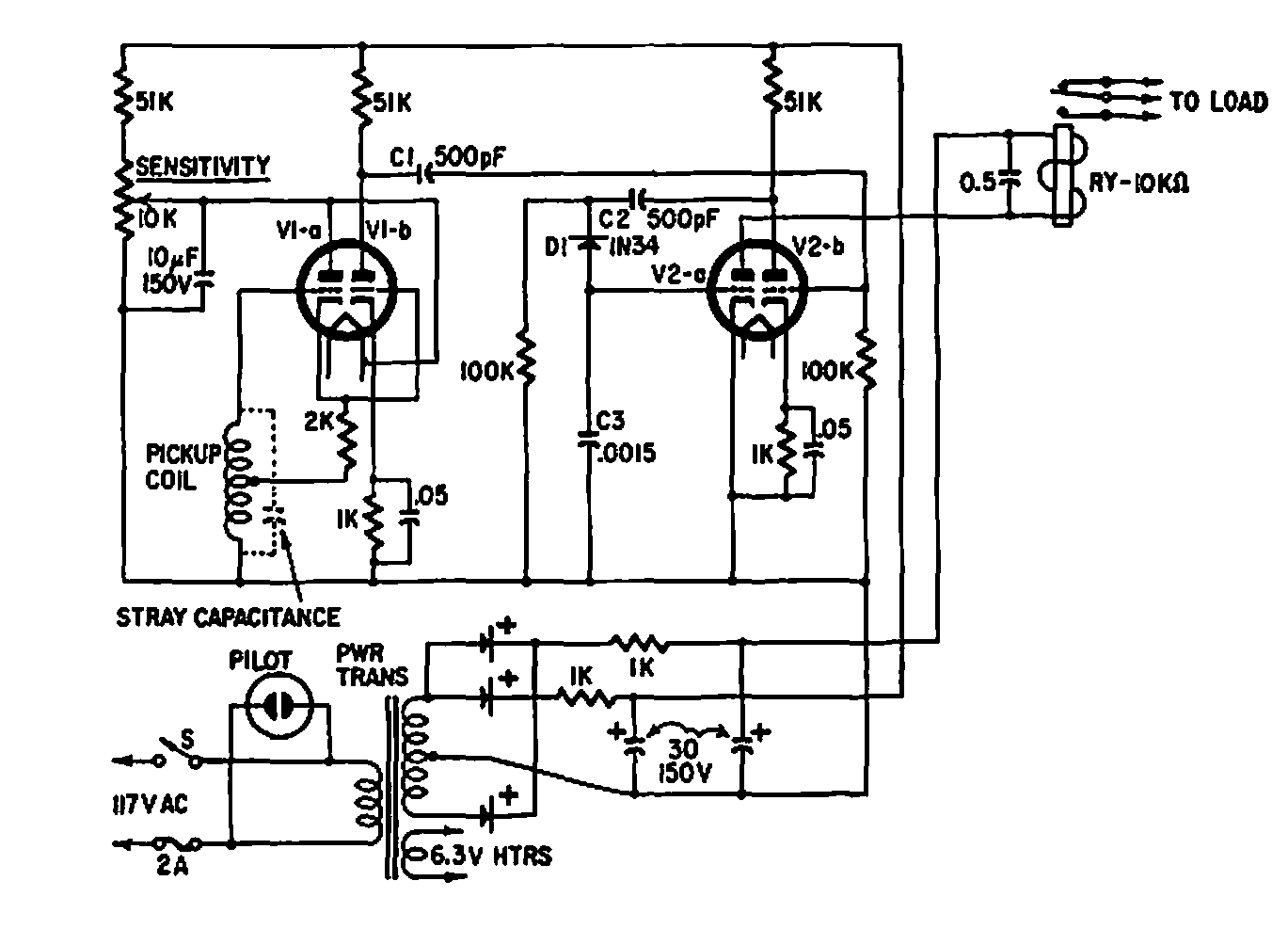

Este circuito é de uma documentação de 1966. Ele se destina a detectar metal em objetos numa linha de produção. O relé é do tipo sensível de alta tensão e as válvulas podem ser duplos tríodos comuns como a 12AX7.
| Clique na imagem para ampliar |
Este circuito é de uma documentação de 1966. Ele se destina a detectar metal em objetos numa linha de produção. O relé é do tipo sensível de alta tensão e as válvulas podem ser duplos tríodos comuns como a 12AX7.
