Nossos componentes em destaque são os conversores step-down (redutores) de 2,9V a 5,5V com MOSFETs integrados de 1A da Maxim. Indicados para fontes de alimentação em linhas de 5V, aplicações alimentadas por bateria, sensores industriais e processos de controle. Este artigo foi patrocinado pela Mouser Electronics.
Estes componentes da série Himalaya da Maxim estão disponíveis na Mouser Electronics, podendo ser baixado o datasheet no endereço: https://www.mouser.com/datasheet/2/256/MAX17623_MAX17624-1948380.pdf .
Este artigo foi elaborado nas informações disponíveis no datasheet.
Os tipos MAX17623 e MAX17624 fazem parte de uma série de circuitos integrados para soluções simples, compactas e eficientes de reguladores de tensão, módulos de potência e carregadores.
Os dispositivos indicados consistem em conversores DC-DC de alta frequência sincronizados já possuindo internamente um MOSFET de potência para correntes de até 1ª.
As tensões de entrada podem ficar entre 2,9 e 5,5 V e as tensões de saída podem ser ajustadas para valores entre 0,8 e 3,3 V.

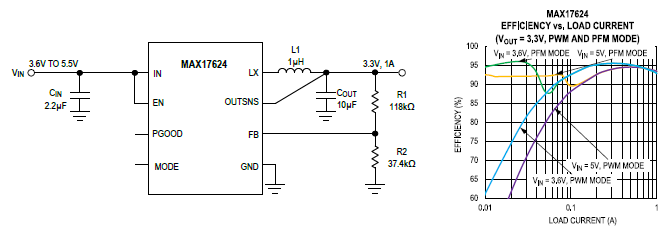

Na figura 1 temos um circuito típico de aplicação com a curva de desempenho e eficiência.
O MAX17623 opera com frequência fixa de chaveamento de 2 MHz, ao mesmo tempo em que o MAX17624 opera com 4MHz. O MAX17623 tem saídas de 0,8 a 1,5 V e o MAX17624 tem tensões de saída de 1,5 a 3,3 V.
O invólucro usado é o TDFN de 8 pinos, de 2 mm x 2 mm, conforme mostrado na figura 2.

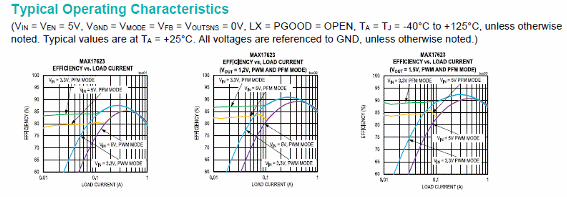

No datasheet temos as descrições das funções dos pinos, assim como diversas informações sobre o desempenho na forma de gráficos. Na figura 3, por exemplo, temos alguns gráficos de operação típica.

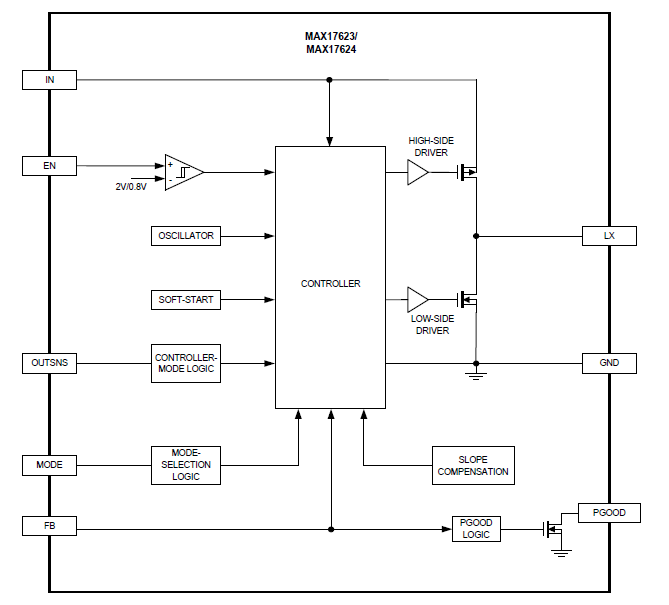

O diagrama funcional é dado na figura 4.
O datasheet descreve todo o funcionamento do circuito, dando as informações necessárias a um projeto, inclusive fórmulas para os cálculos de parâmetros de funcionamento.

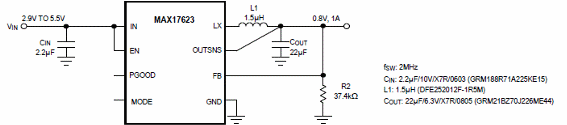

Circuitos de aplicação são dados como o mostrado na figura 5 que consiste numa aplicação de 0,8 V x 1 A.

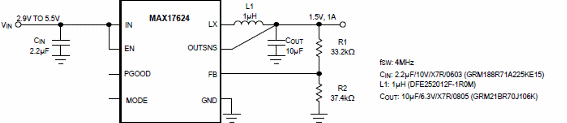

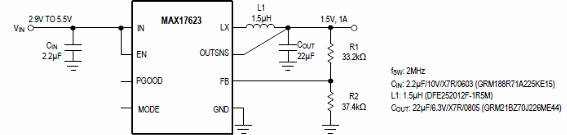

Para uma saída de1,5V com uma corrente de 1 A temos o circuito mostrado na figura 6.
Finalmente temos uma aplicação para uma saída de 3,3V e corrente de 1 A.
No datasheet temos as informações para a compra com os códigos segundo as diversas tensões.
A Mouser também disponibiliza um kit de avaliação que pode ser obtido através de link na página do produto.
