Com este circuito pode-se obter, a partir de uma tensão de 1,5 ou 3 V, uma tensão de até 1000 V que pode servir para diversos tipos de aplicações práticas como em experiências de física, eletricidade, no laboratório ou ainda para alimentação de tubos Geiger.
O circuito consiste basicamente num oscilador Hartley que converte a corrente contínua disponível na bateria, numa corrente contínua pulsante que, uma vez aplicada ao transformador, permite a obtenção de uma corrente alternada em seu secundário.
A tensão que será obtida no secundário dependerá da relação entre o número de espiras dos dois enrolamentos e da tensão aplicada ao primário.
O circuito pode ser elaborado de modo a se obter praticamente qualquer tensão acima da fornecida pela bateria que o alimenta, dependendo esta simplesmente das espiras do enrolamento secundário.
A tensão alternada obtida no secundário é retificada por meio de um ou mais diodos, podendo ser empregada, inclusive uma configuração dobradora, triplicadora ou multiplicadora de tensão que eleva ainda mais a tensão continua a ser obtida.
Numa versão simplificada para o experimentador que não utiliza bobina especial, pode-se empregar um transformador comum dos usados em fontes de alimentação para transistores com primário de 220 Volts e secundário de 3 ou 6 V (corrente de 200 mA).
Com este transformador, alimentando o circuito com uma,tensão de 3 V e utilizando-se um dobrador no secundário, pode-se facilmente obter uma tensão de até 500 V dependendo, evidentemente da qualidade e das características próprias do transformador usado.
É claro que devemos alertar o leitor que uma fonte desse tipo que forneça uma tensão de 110 ou 220 V não serve para alimentar aparelhos eletrodomésticos comuns.
Quando se faz uma elevação de tensão com um circuito inversor deste tipo, a tensão é aumentada, mas como não se pode criar energia elétrica a potência mantém-se constante, isto é, a energia obtida no secundário do transformador, no caso ideal é igual à energia fornecida pela pilha.
Assim, se obtemos uma elevação da tensão no secundário automaticamente a corrente disponível reduz-se, de modo que o produto tensão x corrente se mantenha constante.
Por exemplo, se a pilha utilizada na alimentação do circuito fornecer uma tensão de 1,5 V sob corrente de 1 A, ao elevarmos a tensão para 300 V (200 vezes mais), a corrente automaticamente será reduzida de 200 vezes, ou seja, só poderemos obter no máximo 5 mA.
O leitor deve ter isso em mente para não tentar alimentar com esta fonte algum circuito que a sobrecarregue. A sobrecarga não a estraga, mas faz com que sua tensão caia e, portanto, ela não funciona como o esperado.
COMPONENTES E MONTAGEM
Todos os componentes utilizados neste circuito podem ser obtidos com facilidade no mercado nacional.
Começamos peia escolha do transformador que determinará a tensão máxima que pode ser obtida.
O tipo recomendado é o de 220 V do enrolamento primário e 3 + 3 ou 6 + 6 de secundário sob corrente de 200 mA, com tomada contra!.
Outros transformadores podem ser experimentados, mas neste caso tanto a tensão obtida como a corrente máxima dependerão de suas Características.
O transformador é ligado de tal maneira que o enrolamento primário de alta tensão na realidade opera como secundário. Esse enrolamento é reconhecido pela cor dos fios que são diferentes ou pelo fato de utilizar fios com capa plástica.
O secundário de baixa tensão, por outro lado, pode ser distinguido pelos 3 fios que o compõem e que são ou encapados de duas cores diferentes (2 pretos e 1 amarelo ou vice-versa) ou ainda esmaltados.
O transistor pode ser do tipo 2N3055 ou de menor potência como TIP31 e seus equivalentes plásticos. Como esse transistor operará num regime bem inferior a sua máxima potência, nenhum dissipador de calor será necessário para este componente.
Os demais componentes são todos comuns. O diodo deve ser capaz de suportar uma tensão de peio menos 500 V e o potenciômetro de 1 k por onde se ajusta o ponto ideal de funcionamento do aparelho pode ser. linear ou logarítmico, com ou sem interruptor.

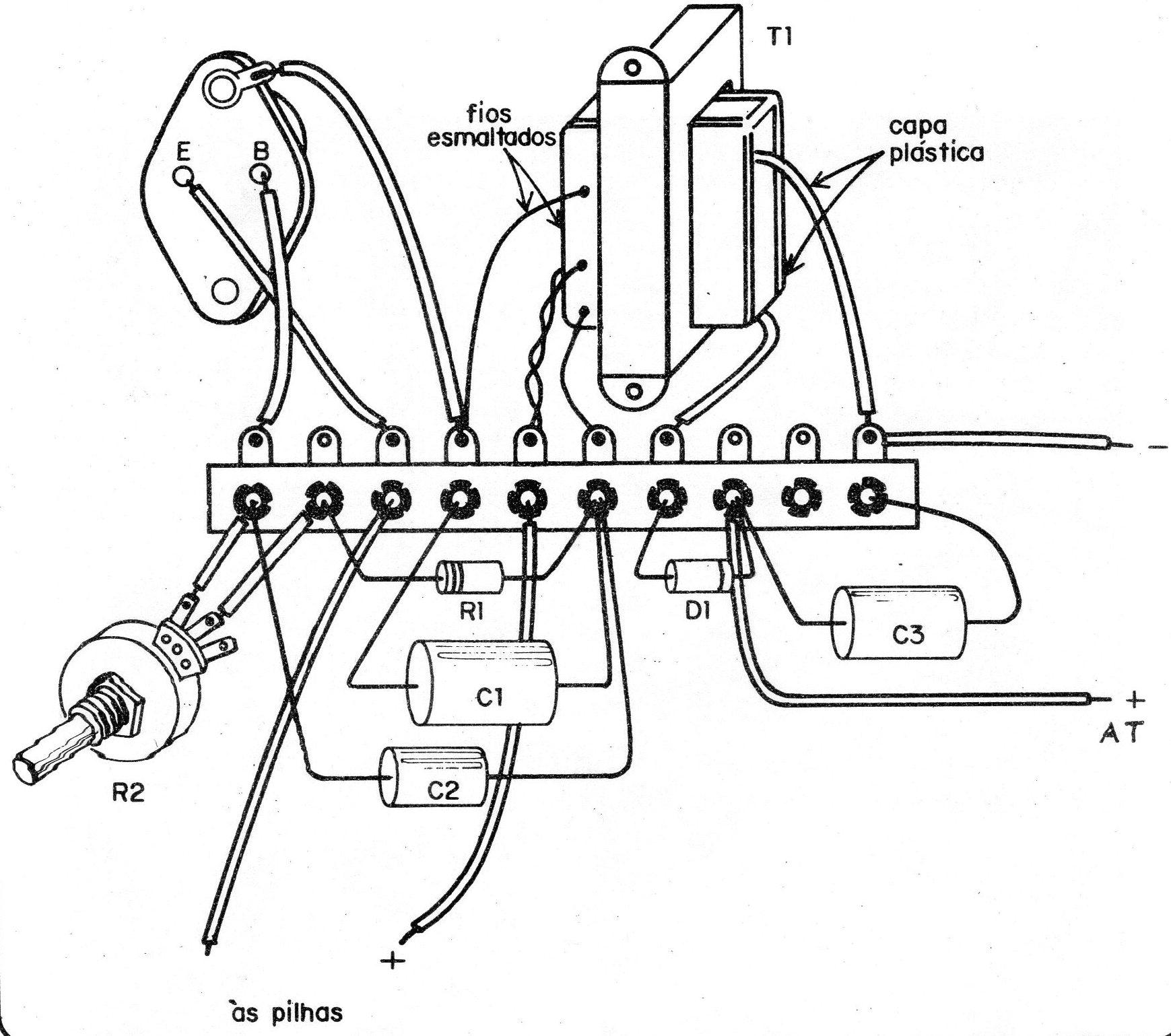

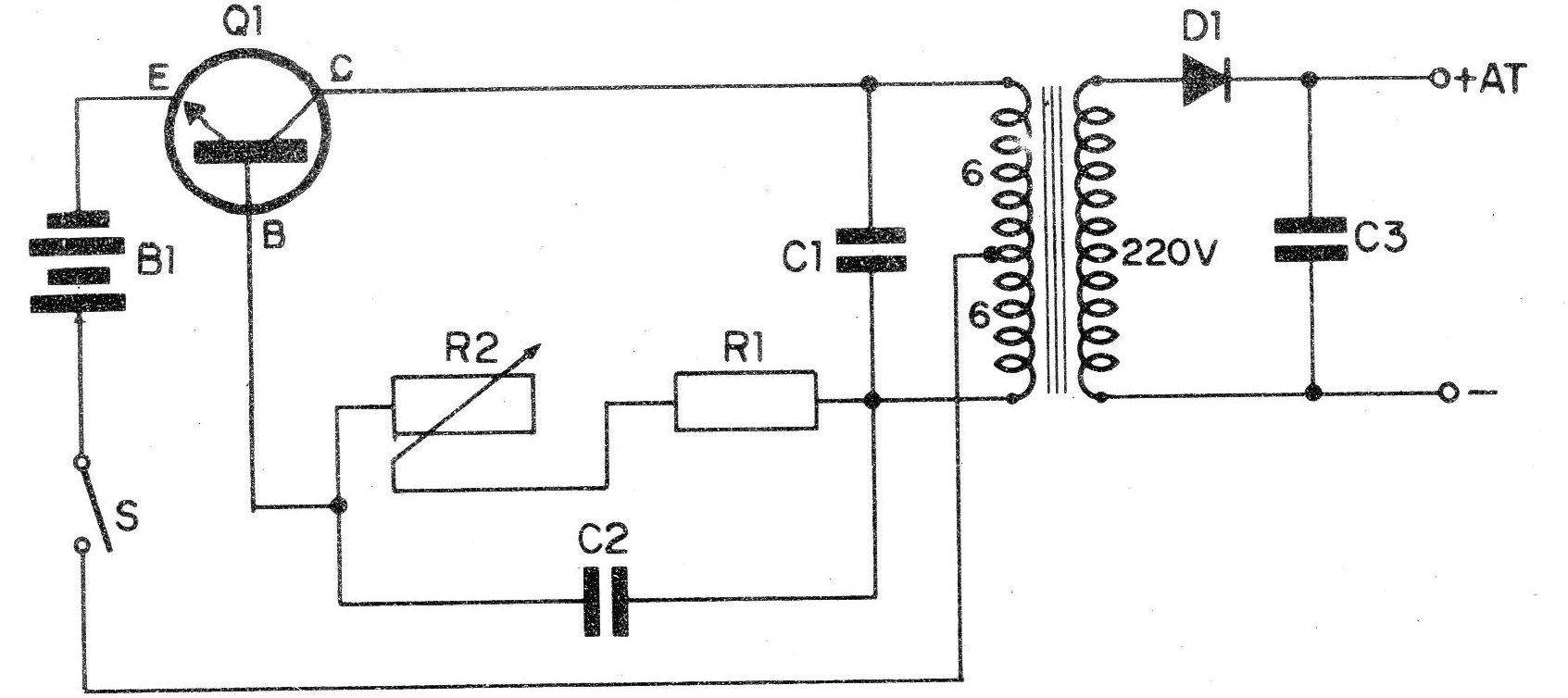

Para montagem o leitor poderá orientar--se pela figura 1, onde temos o diagrama e também pela figura 2, onde temos a disposição dos componentes numa ponte de terminais.
AJUSTES E FUNCIONAMENTO
Completada a montagem confira todas as ligações e se tudo estiver em perfeita ordem coloque as pilhas no suporte correspondente e ligue o aparelho.
Ligue a saída da fonte,ou um voltímetro na sua escala mais elevada ou ainda uma lâmpada neon em série com um resistor de 220 k.
Ajuste então o potenciômetro de modo a obter o máximo rendimento da fonte o pela leitura máxima de tensão e no caso da lâmpada neon pelo seu brilho máximo.
LISTA DE MATERIAL
Q1 - 2N3055 ou equivalente
T1 - transformador para fontes de 220 V de primário e 3 + 3 ou 6+ 6 de secundário com corrente de 150 a 500 mA.
B1.- Bateria de 3 V ou pilha de 1,5 V grande
R1 – 100 ohms s 0,5 Wat
R2 - Potenciômetro de 1k5 com interruptor
C1 - 0,1 uF x 100 V- capacitor de poliéster
C2 - 0,1 uf x 100 V - capacitor de poliéster
D1 - Diodo BY127 ou 1N4004
C3 - 0,05 uf x 400 V - capacitor a óleo ou poliéster
Diversos: Suporte para pilhas, ponte de terminais, fios, solda etc.
