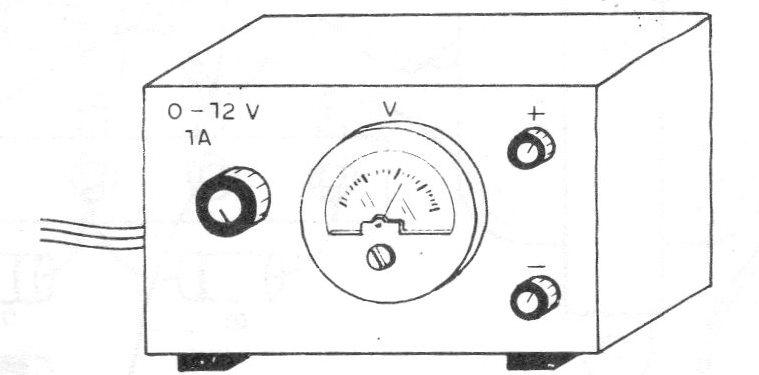

A fonte de prova ajustável que descrevemos, e cujo aspecto básico é mostrado na figura 1 pode fornecer tensões entre 0 e 12 V sob uma corrente de até 1A. Com esta fonte o leitor poderá alimentar pequenos motores elétricos servos, transmissores e receptores.
As fontes de alimentação usadas nas bancadas de trabalho de laboratórios de eletrônica servem perfeitamente para a prova de servos, pequenos motores e mesmo para a alimentação de transmissores e receptores.
A segunda alternativa que é a explorada neste artigo consiste na montagem dos equipamentos pelo próprio amador, o que além de ser uma solução ao alcance da maioria é também a solução mais econômica.
Uma regulagem eletrônica e a utilização de um instrumento indicador de tensão de saída garantem a estabilidade e precisão da tensão que está sendo aplicada ao circuito em prova.
A filtragem é boa o suficiente para não introduzir zumbidos nos aparelhos em ajuste ou em prova se estes forem do tipo sensível de áudio como transmissores e receptores.

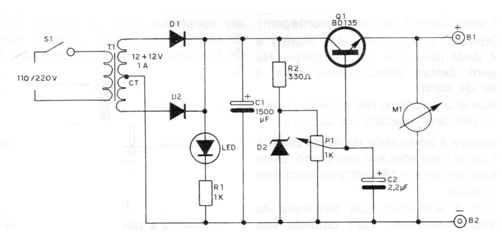

Temos então na figura 2 o circuito completo da fonte de alimentação.
Como são usados poucos componentes não precisamos empregar placa de circuito impresso. Os poucos componentes podem ser sustentados pelos próprios terminais e soldados numa ponte a qual será posteriormente fixada na caixa.
Os componentes maiores apenas como o transformador, o instrumento indicador e o potenciômetro de controle de tensão é que serão fixados na própria caixa.

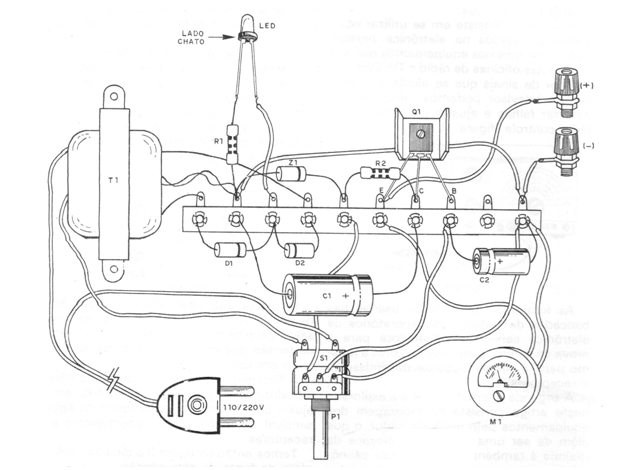

Na figura 3 mostramos então a disposição dos componentes na caixa e na ponte de terminais.
São os seguintes os principais cuidados que o leitor deverá ter nesta montagem:
Observe a polaridade dos diodos a qual é dada pelo anel em seu corpo. Na soldagem destes componentes evite o excesso de calor.
Observe a polaridade dos capacitores eletrolíticos pelo sinal marcado em seu corpo.
Observe a polaridade do diodo zener a qual é dada pelo anel em seu corpo.
Evite o excesso de calor e não corte os terminais muito curtos.
Faça a soldagem dos terminais do transistor observando com cuidado sua posição, pois se houver qualquer inversão o aparelho não funcionará.

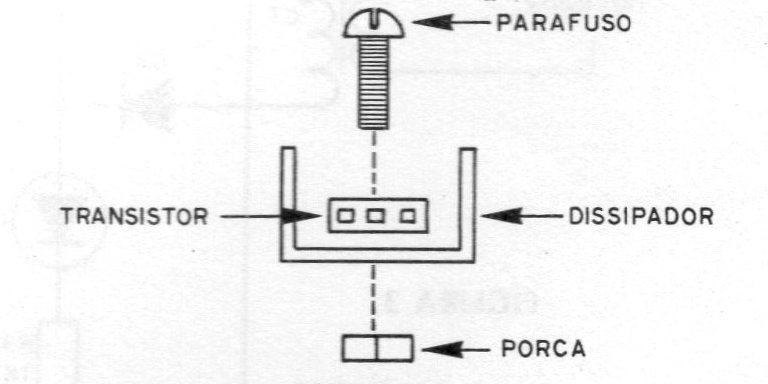

Prenda no transistor com um parafuso com porca um irradiador de calor que pode ser construído com um pedaço pequeno de alumínio dobrado ou mesmo perfilado de alumínio, do modo que indica a figura 4.
Observe a polaridade de LED indicador de funcionamento que será instalado no painel da fonte.
Para soldar os resistores veja bem os seus valores dados pelos anéis coloridos em seu corpo. A leitura dos anéis é feita, do terminal para o centro.

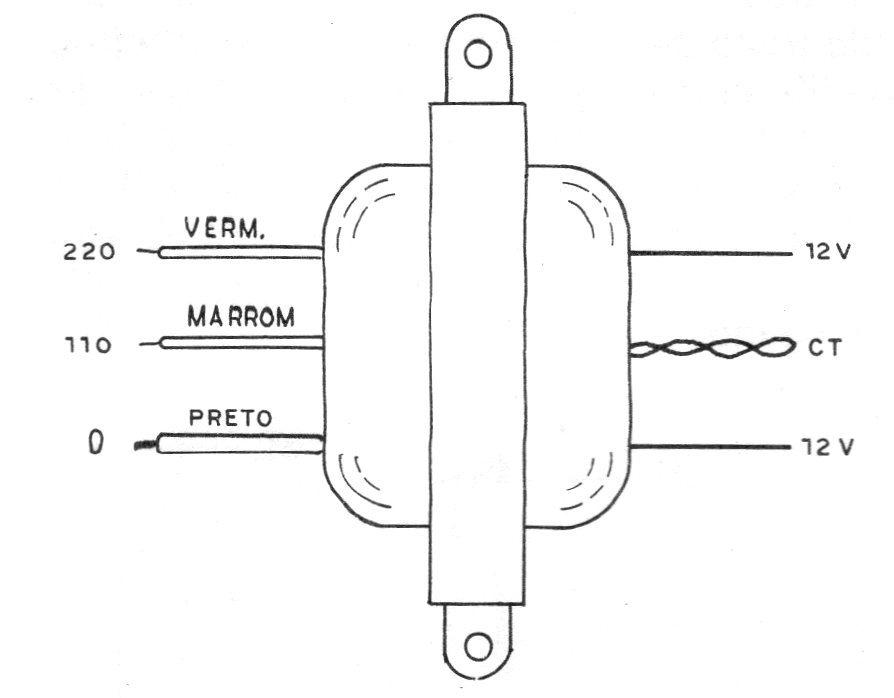

Para soldar o transformador veja bem a posição de seus fios. Na figura 5 temos a identificação: os fios de capa plástica de cores diferentes indicam o enrolamento primário.
O fio preto é comum à alimentação sendo usado o tio vermelho se a rede for de 220 V e o fio preto se a rede for de 110 V. No secundário, podemos nos orientar pela posição dos fios ou pelas cores. Se os três fios forem esmaltados o do meio será o correspondente à tomada central (CT), e se forem de capa plástica o de cor diferente será o correspondente ao CT.
Os bornes de saída devem ser de cores diferentes para indicar a polaridade. o vermelho será o do polo positivo e o preto o do polo negativo.
O instrumento usado é do tipo de ferro móvel (econômico) de 0 - 12 ou 0 - 15 V.
Este instrumento funciona tanto com CC como com CA de modo que não é preciso observar a sua polaridade na ligação.
Para ligar o potenciômetro observe bem a posição dos fios para que se obtenha um aumento da tensão quando o girarmos para a direita. Este potenciômetro inclui o interruptor que serve para ligar e desligar a fonte.
Completada a montagem, antes de instalar todo o conjunto na caixa, confira as ligações e faça uma prova de funcionamento.
Para a prova, o leitor pode orientar-se totalmente pelas indicações do voltímetro, ou então usar uma lâmpada ou motor para 12 V de tensão de alimentação.
A prova é feita da seguinte maneira: ligue o aparelho à rede e acione o potenciômetro que estabelece a alimentação do circuito. O led deve brilhar imediatamente.
Com o potenciômetro todo fechado, a indicação do instrumento deve ser de 0 V.
A medida que você for girando o potenciômetro para a direita deve ir aumentando a tensão de saída, o que será indicado pelo instrumento.
Se houver uma lâmpada de 12 V (máximo 1 A) ligada à saída do aparelho, seu brilho aumentará na medida em que a tensão se elevar. Se houver um pequeno motor, ele partirá em certo momento e aumentará gradativamente de velocidade.
Observamos que os instrumentos de ferro móvel, sendo do tipo econômico não apresentam uma precisão excelente.
Assim, se o leitor possuir um multímetro deve se possível conferir as tensões reais de saída com as tensões indicadas pelo instrumento e até mesmo, julgando necessário fazer as correções na escala.
Para corrigir a escala, abra o instrumento com cuidado e cole sobre.a escala já existente uma nova escala feita de papel grosso com tinta preta.
Se o leitor quiser poderá usar um instrumento mais preciso, de bobina móvel, o qual tem no entanto um custo muito mais elevado.
Lista de Material
Q1 - BDI35, 137 ou TIP29
T1 - Transformador com primário de 110 V ou 220 V (conforme sua rede ) e secundário de 12 - 0 - 12 V com 1 A de corrente
D1, D2 - IN4001 ou IN4002 - diodos para 1 A
C1 - capacitor de 1 500 ou 2 200 uF x 16 V - eletrolítico
C2 - capacitor de 2,2 uF x 16 V
R1 -1 k x 1/2 W - resistor (marrom, preto, vermelho)
R2- 330 R x 1/4 W - resistor (laranja, laranja, marrom)
LED - diodo emissor de luz vermelho
Z1 - diodo zener de 12 V - 400 mW
M1 - Voltímetro de ferro móvel 0 - 12 ou 0 - 15 V
P1 - potenciômetro de 1 k com chave ( ou usar chave separada)
B1, B2 - bornes vermelho e preto, isolados.
Diversos: cabo de alimentação, fios, solda, ponte de terminais, dissipador de calor, etc.
