Damos neste artigo, a montagem completa de um transmissor monocanal de 150 mW e também as indicações que permitem a sua utilização conjunta com o receptor PX publicado em outro artigo neste site (TEL137). Veremos como este receptor pode ser modificado para acionar um relê a uma distância até 50 metros.
Sempre insistimos que os montadores novatos não podem pretender montar logo de inicio sistemas complexos de rádio controle que envolvam mais de 3 canais, pois os ajustes exigem técnicas e instrumentos que nem sempre estão ao seu alcance.
Os sistemas de um canal mais simples, no entanto, encontram uma variedade de aplicações bastante grande para justificar sua montagem, principalmente se levarmos em conta que neste caso já possuímos um receptor.
De fato, em outro artigo deste site descrevemos a montagem de um mini-receptor PX, capaz de receber sinais da faixa do cidadão, com sensibilidade suficiente para excitar um alto-falante e mesmo ”pegar" as estações mais fracas.
Levando em conta que este receptor também pode receber os sinais de transmissores de rádio controle, pois estes se situam na mesma faixa dos 11 metros, poderemos perfeitamente adaptar aquele receptor para acionar um dispositivo de comando qualquer por meio de um relê.

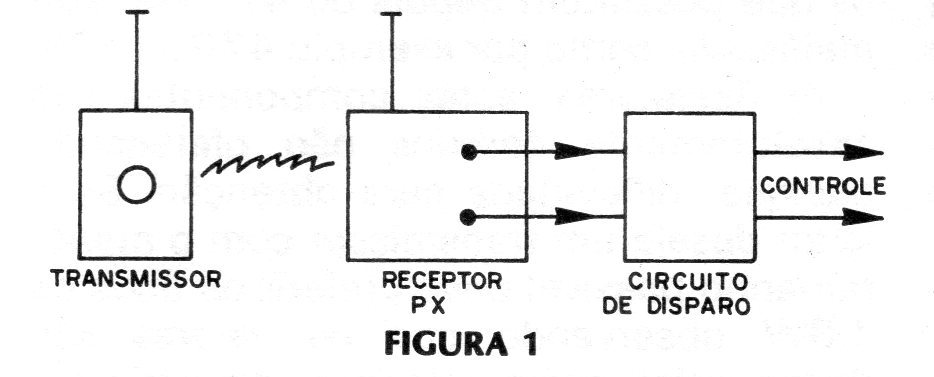

Assim, para aqueles que já montaram o receptor PX basta agora partir para o transmissor e fazer as pequenas modificações necessárias para o novo tipo de operação (figura 1).
Com a sensibilidade daquele receptor, e com a potência do transmissor descrito o leitor terá Um sistema eficiente a distância de até mais de 50 metros, servindo para abertura de portas de garagem, barcos e outros brinquedos.

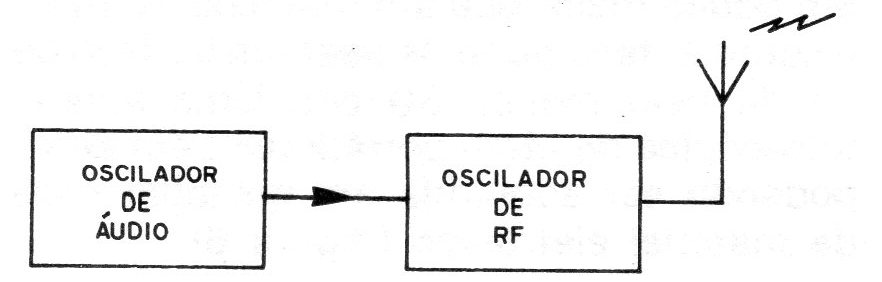

Na figura 2 temos o diagrama de blocos que nos permite entender como funciona o transmissor de um canal modulado por tom deste sistema.
O primeiro bloco representa o oscilador de áudio que gera um sinal de baixa frequência em torno de 1KHz, enquanto que o segundo bloco representa o de RF que é ao mesmo tempo o circuito de saída para as ondas de rádio que são emitidas.
O sinal de baixa frequência é aplicado ao sinal de alta frequência de modo modulá-lo, ou seja, de modo a fazer com que os sinais de rádio transportem a informação contida no sinal de baixa frequência.
A vantagem que se obtém ao se transmitir um sinal modulado em lugar de uma onda contínua simplesmente está no fato da primeira tornar o sistema menos sensível á interferências externas que poderiam causar o acionamento do receptor em momentos inoportunos.
Com a utilização de um bom transistor no transmissor pode-se obter uma potência de até 150 mW o que em campo aberto, com um receptor sensível permite um bom alcance.

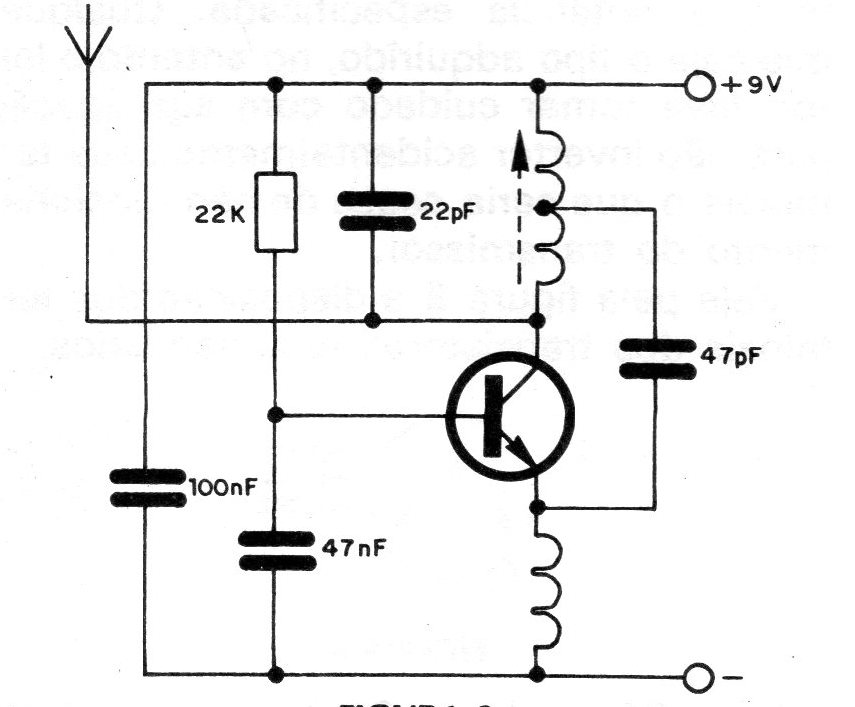

O circuito transmissor consiste num oscilador convencional em que a realimentação é feita com a retirada do sinal do coletor sendo o mesmo aplicado ao emissor por meio de um capacitor de 47 pF, conforme mostra a figura 3.
Este tipo de circuito proporciona uma boa estabilidade de funcionamento e facilita bastante a montagem já que poucos componentes são necessários.

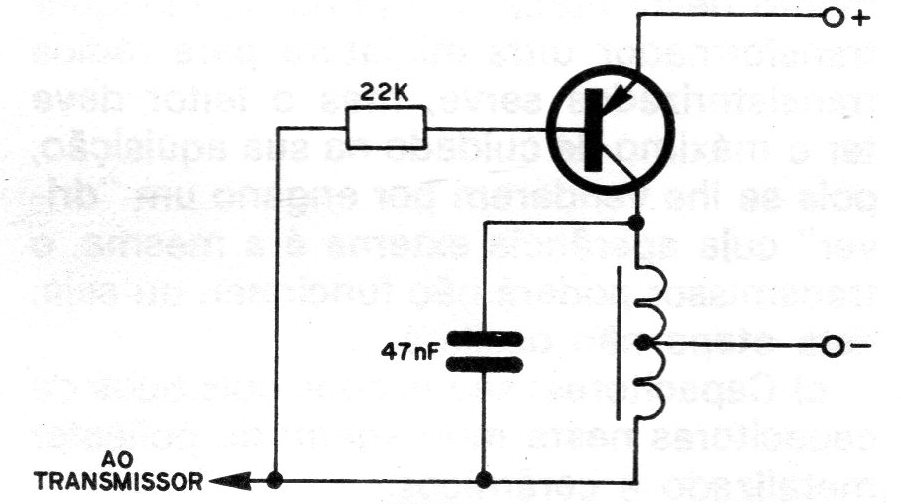

O oscilador de áudio, é do tipo Hartley em que o enrolamento primário de um transformador de saída para transistores é aproveitado como bobina de carga e para fornecer o sinal de realimentação, aplicado à base do transistor por meio de um resistor e de um trimpot.
Pelo trimpot, conforme mostra a figura 4 podese fazer o ajuste da sua frequência de operação.
Os componentes usados na montagem do transmissor são todos comuns, mas o leitor deve tomar o máximo de cuidado com sua aquisição pois um engano que seja pode comprometer todo o funcionamento do aparelho.
Faremos então algumas recomendações para a aquisição dos componentes as quais devem ser seguidas rigorosamente para se evitar consequências desagradáveis.
a) Transistor: para Q1 o transistor do oscilador de RF recomendamos o 2N2218, 2N2219 ou 2N2222. Todos estes transistores podem oscilar satisfatoriamente na frequência necessária, e ainda fornecer toda a potência especificada. Qualquer que seja o tipo adquirido, no entanto, o leitor deve tomar cuidado com sua ligação para não inverter acidentalmente seus terminais o que seria causa de não funcionamento do transmissor.

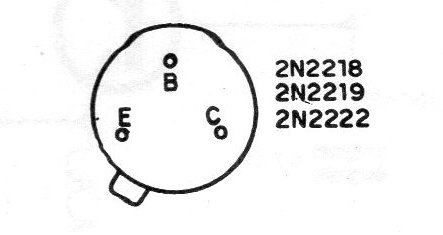

Veja pela figura 5 a disposição dos terá minais dos transistores recomendados.
Obs. Podem ser usados transistores 2N2222 com invólucros plásticos.
Para Q2 qualquer PNP para uso geral serve. Em especial recomendamos o BC557 por ser facilmente encontrado em nossas lojas, mas equivalentes mais antigos como o AC128, AC188 também podem ser usados, sem problemas. A disposição dos terminais deste transistor também é importante.
b) Transformador: o transformador, de saída usado no modulador é muito importante para garantir um perfeito funcionamento desta etapa. Em princípio qualquer transformador ultra-miniatura para rádios transistorizados serve, mas o leitor deve ter o máximo de cuidado na sua aquisição, pois se lhe venderem por engano um "driver" cuja aparência externa é a mesma, o transmissor poderá não funcionar, ou seja, esta etapa não oscilará.
c) Capacitores: são usados dois tipos de capacitores nesta montagem: de poliéster metalizado e cerâmicos. Os indicados por valores em nF (nanofarads) podem ser de poliéster metalizado.
Estes capacitores tem seus valores dados pelas faixas coloridas devendo o leitor tomar cuidado na sua compra, conferindo as três primeiras faixas a partir da cabeça em direção aos terminais que devem conferir com a lista de materiais. As demais faixas, quarta e quinta não precisam no caso ser observadas.
Os capacitores cujos valores são dados em pF são do tipo cerâmico e para estes o leitor deve tomar o máximo de cuidado com a escolha.
Assim, para o valor 47 pF a indicação dada no capacitor é 47 ou 47pF não servindo outros. Podem também ser usados os que possuírem depois do 47 uma letra maiúscula, como por exemplo 47P ou 47X.
d) Resistores: estes componentes são absolutamente comuns não oferecendo qualquer dificuldade para obtenção. .Se o leitor deseja um transmissor com o menor tamanho possível deve preferir os tipos de 1/8W observando que os valores são dados pelos anéis coloridos, devendo ser conferidos com a lista apenas os três primeiros, já que o quarto, quando existe é de tolerância não precisando ser considerados,

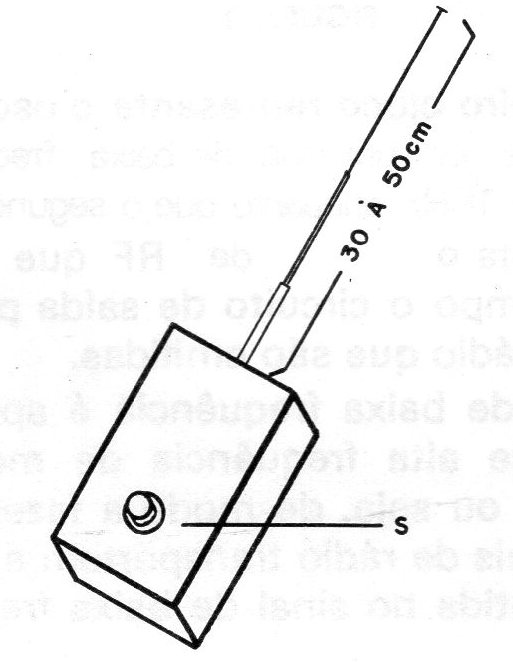

e) Outros componentes: a caixa usada para a montagem pode ser de plástico ou metal um pouco maior que um maço de cigarros, e como antena pode-se usar um pedaço de fio de pelo menos 30 cm. Uma antena telescópica de rádio portátil também serve podendo ser adquirida em qualquer casa de material eletrônico (figura 6).
O acionamento do transmissor é feito por um interruptor de pressão, tipo botão de campainha, que também não oferece dificuldades para se obter. A bateria de 9 V que alimenta o transmissor é conectada ao circuito por meio de conector próprio.
O leitor deve finalmente possuir material para realizar a placa de circuito impresso se esta for a técnica empregada para a montagem. Se fizer a montagem em ponte de terminais deve usar uma caixa um pouco maior que a recomendada para que o conjunto possa ser alojado com folga.
MONTAGEM
Para se obter um transmissor compacto de preferência o leitor deve fazer a montagem do circuito numa placa de circuito impresso. Se não dispuser de material para confeccionar a placa pode fazer a montagem em ponte de terminais, mas neste caso, deverá contentar-se com um aparelho um pouco mais volumoso.
Como ferramentas para a parte eletrônica, o leitor deve dispor de um soldador de pequena potência, máximo de 30 W, solda de boa qualidade, um alicate de corte lateral, um alicate de ponta e chaves de fenda.

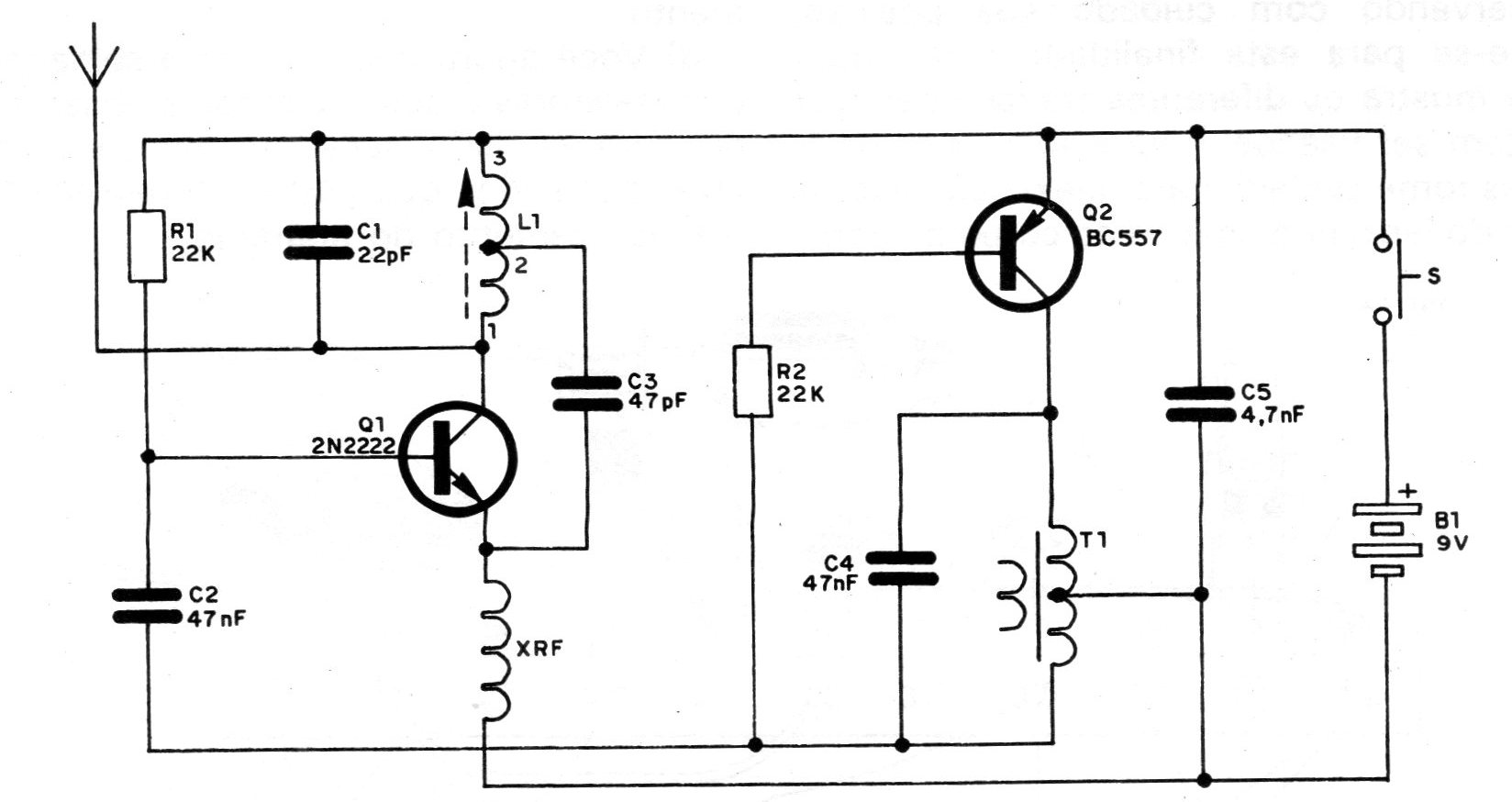

Temos então na figura 7 o circuito completo do transmissor monocanal.

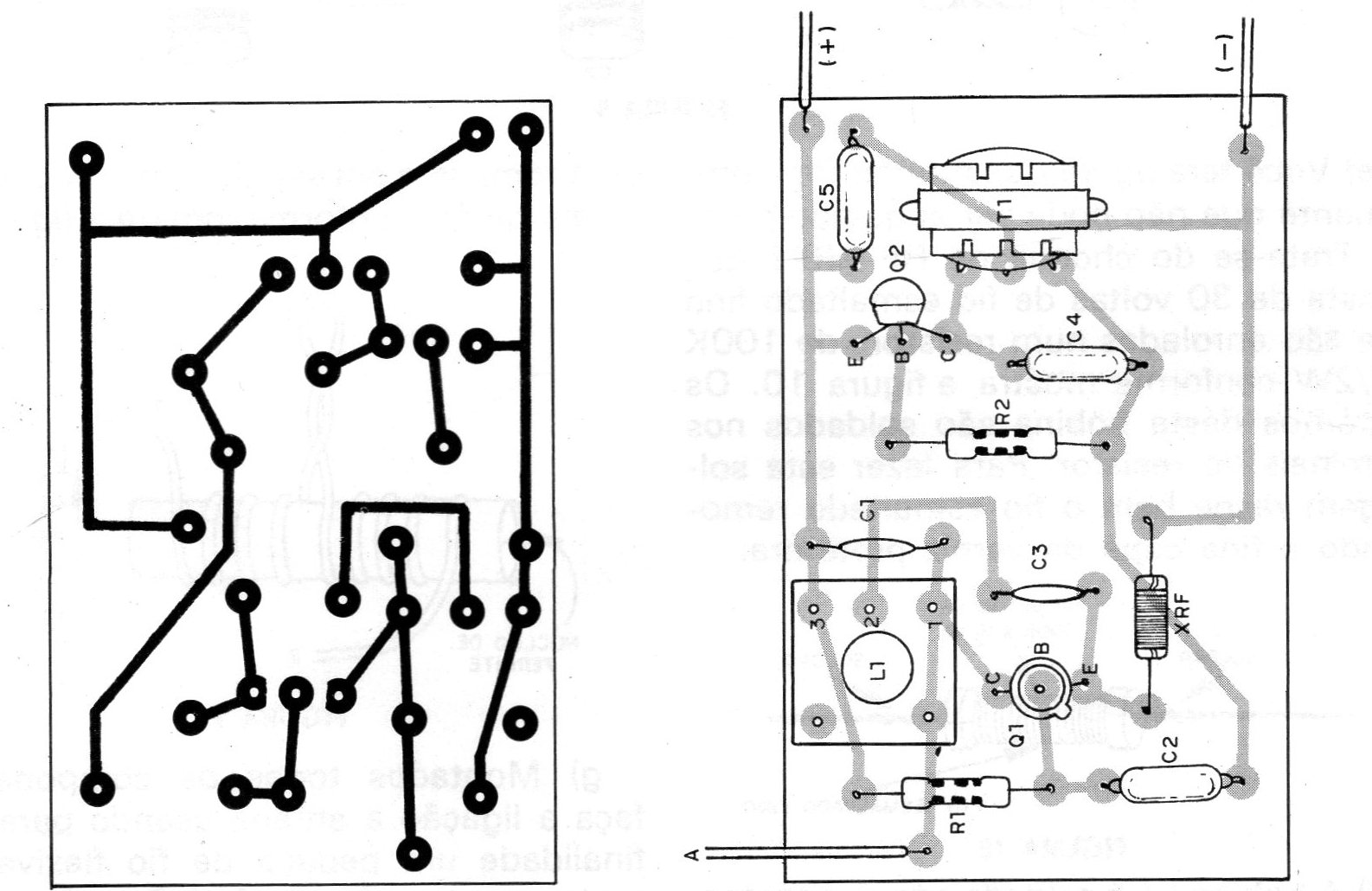

Na figura 8 temos a placa de circuito impresso utilizada.

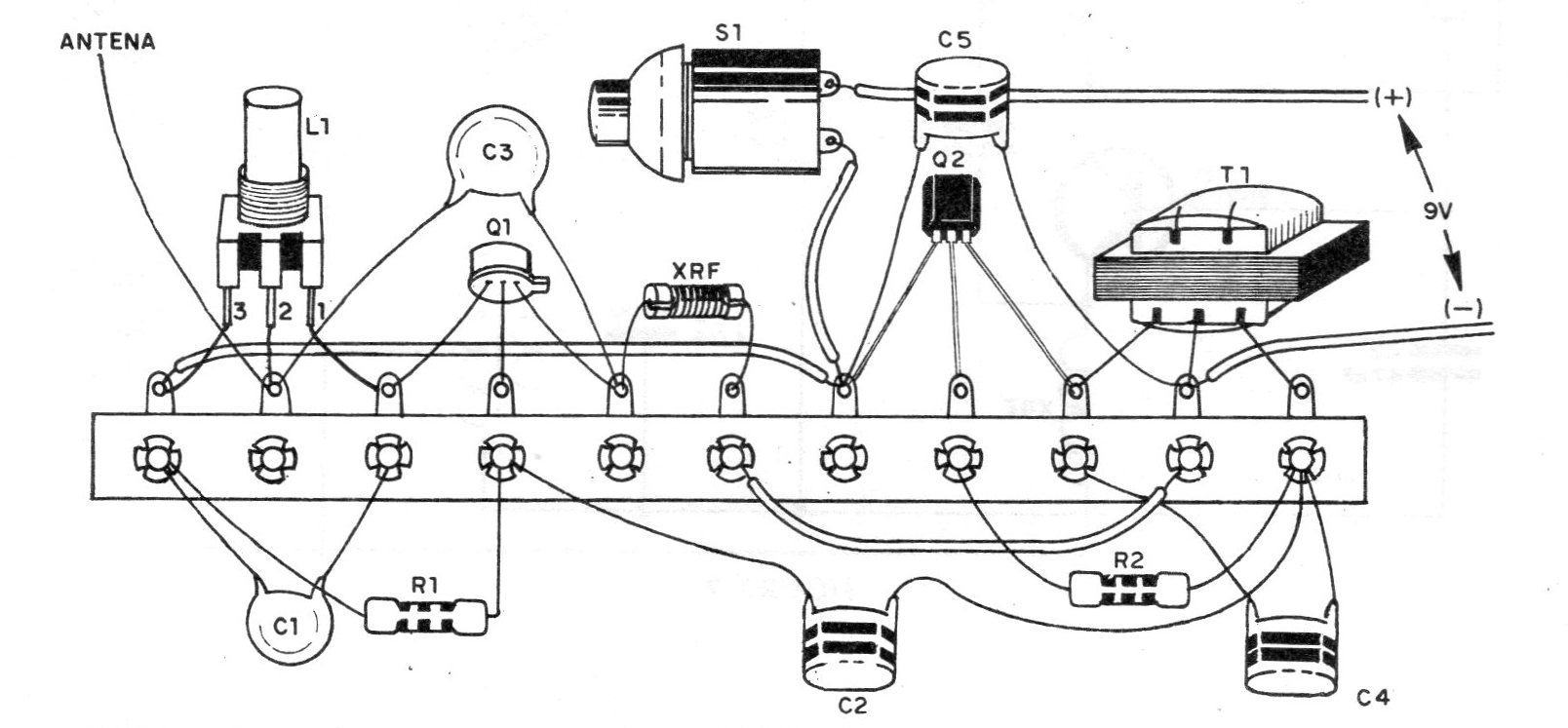

Na figura 9 mostramos a montagem numa ponte de terminais.
Para esta montagem damos a seguir a sequência de operações válidas para as duas opções.
a) Comece preparando a placa de circuito impresso, limpando o lado cobreado com uma escova de aço de modo a remo ver todo óxido que possa eventualmente prejudicar a aderência da solda. Se optar pela montagem em ponte de terminais comece fixando esta ponte numa base para facilitar a soldagem dos componentes.
b) Inicialmente solde os transistores observando com cuidado sua posição. Guie-se para esta finalidade pela figura que mostra os diferentes transistores que podem ser usados. Para soldar os transistores tome cuidado para que o calor excessivo do ferro não chegue ao corpo do componente. Faça a operação rapidamente.
c) Solde a seguir o transformador do modulador T1, tomando cuidado para não aquecê-lo demais o que poderia fazer com que seus terminais se soltassem. Cuidado para não forçar estes terminais. Dê preferência o transformador usado deve ter terminais rígidos para que eles possam manter o componente em posição de funcionamento.
d) Você agora pode passar a soldagem dos resistores e dos capacitores observando com cuidado seus valores para não fazer confusões que podem comprometer o funcionamento do aparelho.

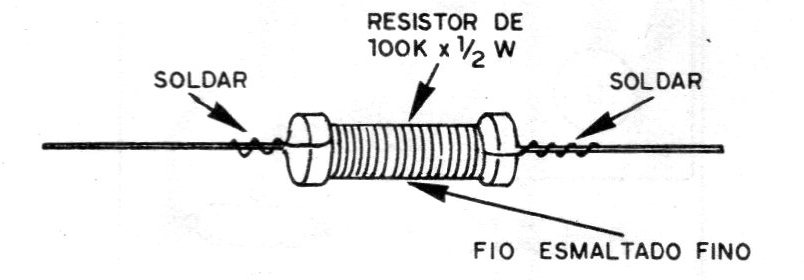

e) Você terá agora que montar um componente que não pode ser adquirido pronto. Trata-se do choque de RF XRF1 que consta de 30 voltas de fio esmaltado fino que são enroladas num resistor de 100 k x ½ W conforme mostra a figura 10.
Os extremos desta bobina são soldados nos terminais do resistor. Para fazer esta soldagem raspe bem o fio esmaltado removendo a fina capa de verniz protetora.

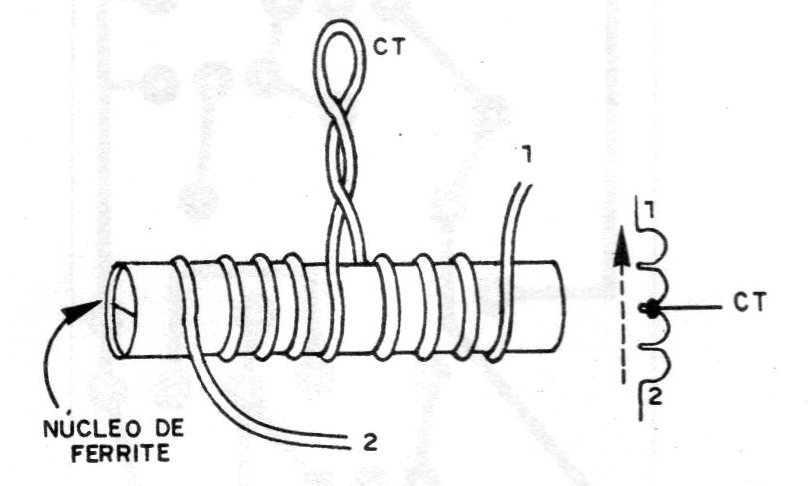

f) A bobina L1 é soldada agora, constando apenas de 4 + 4 voltas de fio esmaltado 26 ou 24 enroladas numa forma de 0,5 ou 0,6 cm de diâmetro com um núcleo ajustável de ferrite. Este 4 + 4 indica que você deve enrolar 4 voltas de fio, fazer uma tomada e em seguida enrolar outras 4 voltas de fio, conforme mostra a figura 11.
g) Montados todos os componentes, faça a ligação a antena usando para esta finalidade um pedaço de fio flexível tão curto quanto seja possível. Para fazer esta ligação você já poderá fixar a placa de circuito impresso ou ponte de terminais na caixa.
h) Solde também as ligações ao interruptor de pressão e ao conector da bateria de 9 V montando estes componentes em posição definitiva.
Com tudo isto feito, o aparelho já estará em condições de funcionamento.
Confira todas as ligações e usando o receptor PX ou qualquer receptor que sintonize a faixa do cidadão como monitor, faça uma prova de funcionamento.
PROVA INICIAL
Coloque a bateria de 9 V no transmissor, e ligue a aproximadamente 1 metro de distância o receptor PX ou qualquer outro receptor para a faixa do cidadão.
Aperte o interruptor de pressão do transmissor e ao mesmo tempo vá ajustando a posição do núcleo da bobina L1 até obter no receptor um som contínuo, do oscilador de áudio do transmissor.
O som deve ser claro indicando que ai modulação está perfeita. Se o sinal de áudio não estiver presente o que será caracterizado por um chiado no receptor sem som, comece alterando o resistor de 22 k na base do transistor modulador.
Você pode trocá-lo por um trimpot de 100 k ajustando então este componente provisoriamente para obter um sinal de áudio no receptor.
Uma vez conseguida a oscilação, meça a resistência do trimpot com um multímetro e troque este componente por um resistor fixo de valor o mais próximo possível da resistência medida.
Se não conseguir nenhuma oscilação de áudio, mas existir um chiado no receptor quando o transmissor for acionado com este procedimento, o problema pode estar no transformador que deve então ser trocado.
Não havendo nem chiado e nem som no receptor em qualquer ponto de seu ajuste, isso indica que o setor de RF não se encontra funcionando, ou seja, o circuito transmissor não está oscilando.
Comece verificando o capacitor ligado à tomada da bobina e depois a ligação do transistor.

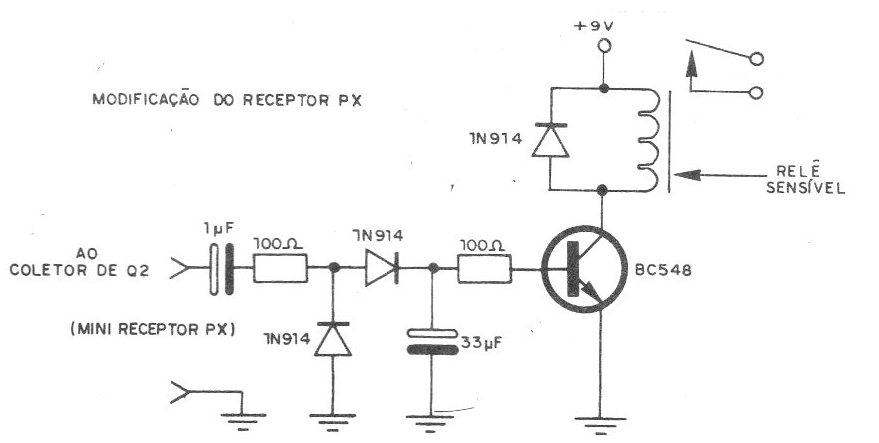

Com o transmissor funcionando o leitor pode pensar no receptor que, conforme sugerimos será o micro-receptor PX (TEL137) alterado. (figura 12)
Lista de Material
Q1 - 2N2218 ou equivalente
Q2 -BD135, BC557 ou equivalente
T1 - transformador de saída para transistores ver texto)
L1 - bobina (ver texto)
XRF - choque de RF (ver texto)
B1 - bateria de 9 V.
