Este circuito é do meu livro Robótica, Mecatrônica e Inteligência Artificial - Robotics, Mechatronics and Artificial Intelligence (esgotado) publicado nos Estados Unidos. Nele mostramos como aumentar a sensibilidade dos sensores resistivos. Veja mais sobre sensores resistivos no artigo MEC399. O circuito pode ser usado em projetos de mecatrônica ou robótica com microcontroladores ou como um bloco de construção para projetos simples.

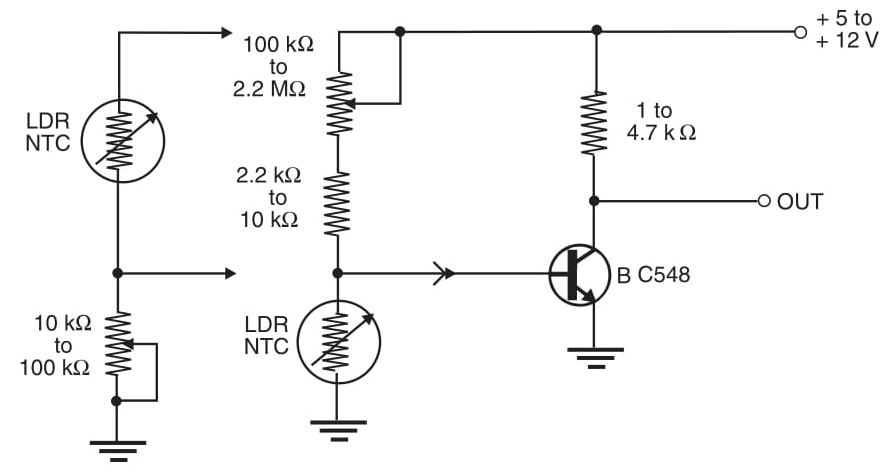

O bloco simples mostrado na Figura 1 é usado para aumentar a sensibilidade de um sensor resistivo se não ele for capaz de gerar corrente suficiente para acionar circuitos como os mostrados nesta seção.
O uso de um circuito como este é necessário se, na condição de baixa resistência do sensor, a resistência ainda não for baixa o suficiente para fornecer a corrente necessária ao circuito. Por exemplo, se você estiver usando este bloco com um LDR e quiser detectar fontes de luz muito fracas, você deve amplificar o sinal antes que este bloco possa ser usado. Em geral, este bloco é recomendado quando a resistência de um sensor em uma aplicação varia na faixa de 100 kΩ a infinito.
O resistor R é escolhido para fornecer a sensibilidade do circuito desejada. Os valores ideais são entre 2 e 5 vezes o valor do sensor na condição de baixa resistência. No diagrama, mostramos os blocos nos quais esse circuito pode ser usado para conduzir o circuito.
