Este circuito é do meu livro Robótica, Mecatrônica e Inteligência Artificial - Robotics, Mechatronics and Artificial Intelligence (esgotado) publicado nos Estados Unidos (*). Ele mostra como construir um circuito ativado por escuro usando SCR e LDR. O circuito pode ser usado em projetos de mecatrônica ou robótica com microcontroladores ou como um bloco de construção para projetos simples.

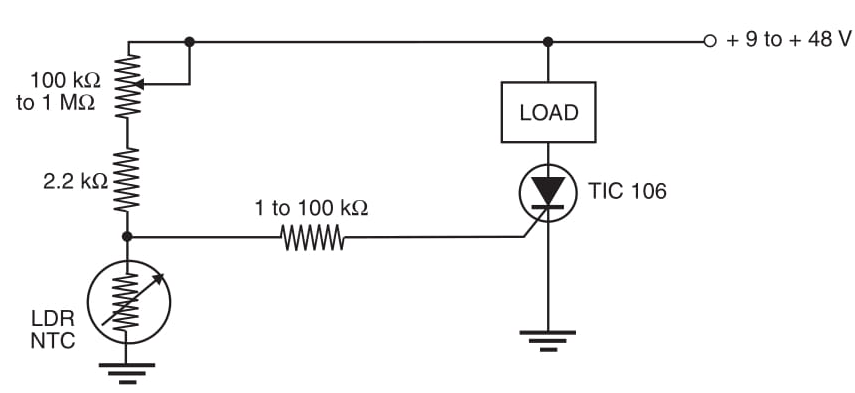

O bloco mostrado na Figura 1 ativa uma carga (relé, motor, etc.) quando a quantidade de luz que incide sobre o LDR é reduzida por uma sombra ou se o sensor se afasta de uma fonte de luz.
O potenciômetro neste circuito deve ter entre 2 e 5 vezes a resistência do sensor em condições normais de operação (sem luz). Este potenciômetro ajusta o ponto de disparo do circuito. Os pontos discutidos no bloco anterior sobre a operação do circuito também são válidos aqui.
