Este projeto faz parte do meu livro Robótica, Mecatrônica e Inteligência Artificial (esgotado) publicado nos Estados Unidos. Ele ensina como construir uma segunda versão de um condicionador de contato usando o 4093 adequado para projetos de mecatrônica ou robótica ou como um bloco de construção para projetos simples. Primeira versão é Condicionador de contato usando o 4093 I (MEC480)

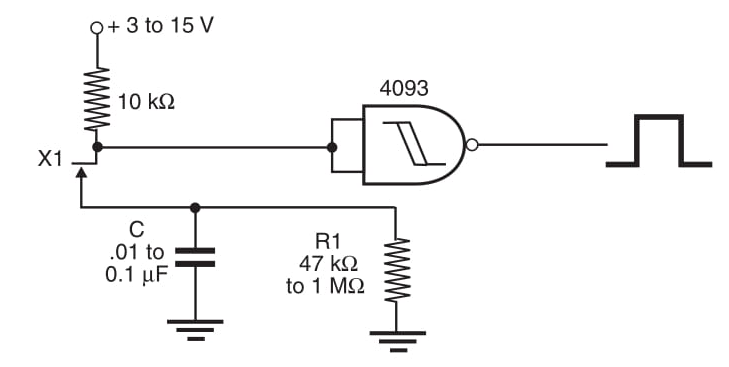

A diferença entre este circuito e o mostrado no artigo anterior é que, neste circuito, a saída vai para o nível lógico alto quando o sensor está fechado (Figura 1).
Os componentes (capacitor e resistor) são escolhidos de acordo com as características de repique do sensor e estão na mesma faixa de valores descritos no artigo anterior. Veja também outros artigos no site. Nele, você encontrará blocos que podem ser adicionados à saída deste circuito para aumentar sua potência.
