Cabos fazem parte da categoria de componentes de hardware. Não exercem funções ativas nos circuitos, mas são de vital importância nos projetos que utilizam sinais de altas frequências. A escolha de cabos apropriados é tão importante como a de qualquer outro componente no desenvolvimento de um projeto. Nosso produto em destaque são os conjuntos de cabos de RF de alto Desempenho Nitrowave da Samtec. Este artigo foi elaborado com informações do fabricante obtidas no site da Mouser Electronics. Veja o link no final do artigo.

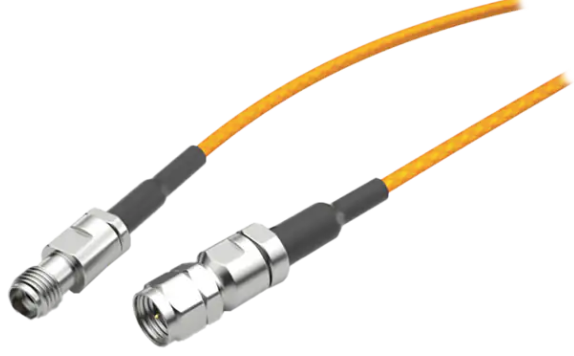

Os conjuntos de cabos de micro-ondas RF de alto desempenho Samtec Nitrowave™ oferecem estabilidade aprimorada com flexão e tecnologia de cabo Nitrowave.
A estrutura coaxial, projetada com um revestimento externo na distinta cor laranja Samtec, foi desenvolvida para atender às crescentes demandas dos mercados aeroespacial, de defesa, de computadores e de instrumentação.
Os conjuntos de cabos Nitrowave oferecem desempenho otimizado em frequências que vão além das metas tradicionais da indústria para suportar aplicações emergentes.
Esses conjuntos de cabos são estáveis em fase e amplitude com flexão e apresentam classificações dielétricas de menor densidade, técnicas de blindagem de última geração, aprimoramentos de revestimento de prata e robustez mecânica e ambiental.
As especificações incluem impedância de 50Ω, eficácia mínima de blindagem de -90dB e uma ampla faixa de temperatura de -65°C a +125°C.
Características
- Tecnologia de cabo Nitrowave na distinta cor laranja Samtec
- Estável em fase e amplitude com flexão
- Resistência de contato consistente entre camadas
- Dielétrico de menor densidade minimiza perdas
- Técnicas de blindagem e intercamadas de última geração
- Melhorias no revestimento de prata reduzem o potencial de corrosão
- Robustez mecânica e ambiental
- Versões blindadas para resistência a esmagamento, torque e tração
Aplicações
- Industrial
- Militar e aeroespacial
- Conectividade de teste
- Instrumentação
- Automotivo
- Médico
- Datacom
- Computadores e semicondutores
Especificações
Comum
- Impedância de 50Ω
- Velocidade de propagação de 77%
- Eficácia mínima de blindagem de -90dB
- Faixa de temperatura de -65°C a +125°C
- Invólucro de FEP
- Camada de desempenho dinâmico (DPL)
LL110
- Faixa de frequência CC a 110GHz
- Extremidade LL110 de 1,00 mm, 2 opções
- Externo de 0,068" Diâmetro
- Raio de curvatura estática mínimo de 0,156”
LL071
- Faixa de frequência CC a 71 GHz
- 1,85 mm, 2,92 mm LL071, 2 opções
- Diâmetro externo de 0,094"
- Raio de curvatura estática mínimo de 0,125”
LL043
- Faixa de frequência CC a 43,5 GHz
- 2,40 mm, 2,92 mm e SMA LL043, 2 opções
- Diâmetro externo de 0,141"
- Raio de curvatura estática mínimo de 0,25"

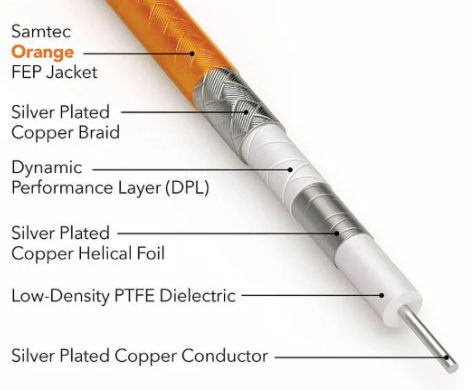

Visualização expandida
