Marca: Philco
Defeito: Não liga (LED stand by aceso)
Autor: Alexandre J. Nário
Relato:

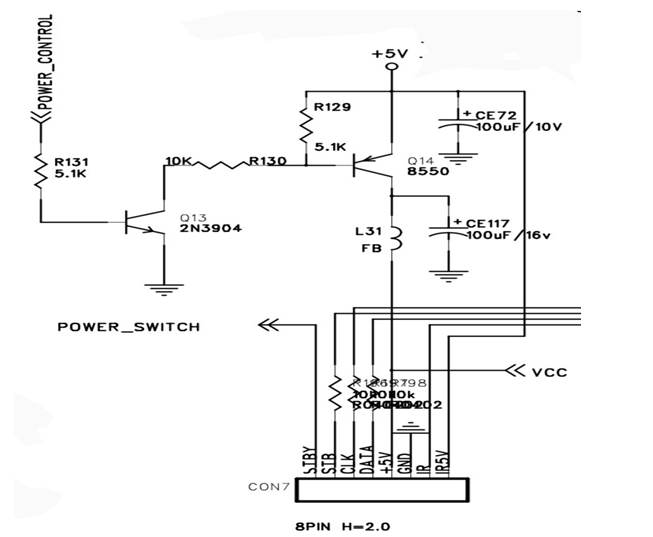

Como o LED stand by estava aceso, a avaria poderia ser por problemas de alimentação na inicialização do aparelho. De posse do esquema elétrico, comecei a análise pela placa principal. No setor “Power Control”, testei a alimentação (DC+5V) e os demais componentes. Com paciência, cheguei ao defeito: o transistor SMD Q13 (2N3904) com fugas. Por não encontrar o transistor SMD original, fiz a sua substituição por um transistor discreto comum (BC548), observando a posição dos terminais base, coletor e emissor. Com esse procedimento, o defeito foi sanado.
| Clique na imagem para ampliar |
