Marca: Frahm
Defeito: Som distorcido na entrada USB
Autor: Alexandre J. Nário
Relato:

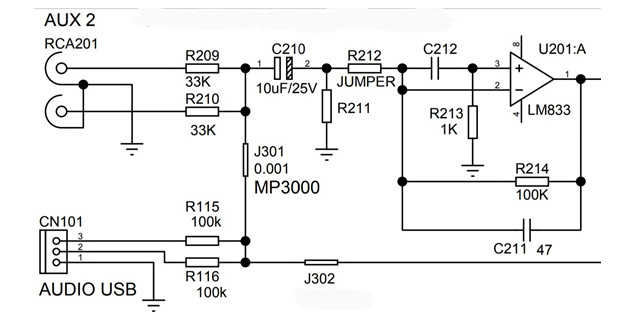

Após abrir o aparelho e ter acesso a placa de circuito impresso, fiz uma análise visual em busca de mau contato, solda fria ou trilhas interrompidas, mas aparentemente tudo estava normal. Como o problema era na reprodução do som via USB, ficou caracterizado que o defeito era na etapa de preamplificação. Passei a examinar o circuito pré-amplificador com o auxílio de um injetor de sinais. Injetei um sinal na saída do U201 sendo a reprodução perfeita no alto falante. Cheguei então ao capacitor eletrolítico C210 onde ocorreu uma diferença de reprodução nos seus terminais. Ao retirá-lo da placa, foi constatado que ele apresentava fugas elevadas. Depois da troca do C210 (10uF/25V), o equipamento voltou a reproduzir o áudio normalmente através da porta USB.
