Shift Register com o 4013 (IP712)

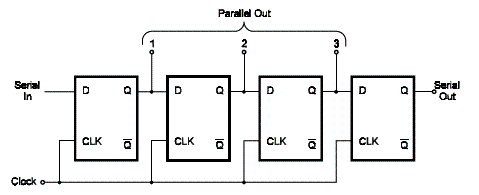

Podemos implementar um shift register ou registrador de deslocamento com o circuito integrado 4013. No circuito mostrado temos entrada serial e saídas tanto serial como paralelo. Neste caso temos quatro flip-flops usados, mas podem ser usados mais. O circuito é do livro CMOS Sourcebook de Newton C. Braga, publicado nos Estados Unidos. Para a pinagem do 4013 veja esta mesma seção do site.



 Shift Register com o 4013
Shift Register com o 4013



Datasheet do 4013
