Você pressiona um interruptor e um LED acende por um tempo que tanto depende do valor do resistor R1 como do capacitor C1. Você pode usar este circuito como um simples timer para tempos de resposta em competições escolares ou partidas de xadrez ou outras aplicações com tempos até 1 minuto.

Outra possibilidade de uso é comum aparelho para mostrar a carga e descarga de capacitores, verificando se estão em bom estado.

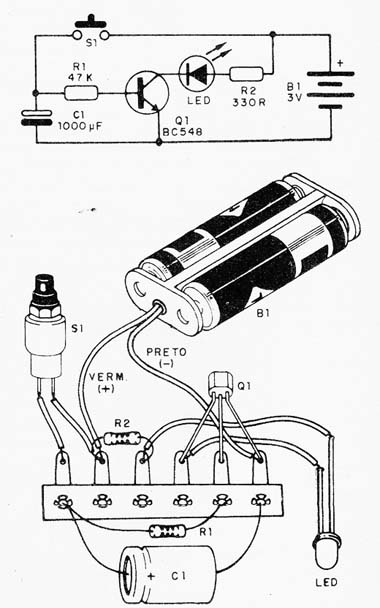

Na figura 1 temos o diagrama completo do aparelho e a sua montagem tendo por base uma pequena ponte de terminais isolados.



Figura 1 – Diagrama e montagem em ponte
Figura 1 – Diagrama e montagem em ponte



O transistor pode ser de qualquer tipo de uso geral NPN e o LED também pode ser de qualquer cor ou tipo. O tempo depende de C1 que pode ter valores entre 100 µFe 4 700 µF. O resistor pode ter valores entre 10k e 100 k. Tempos acima de 1 minuto podem ser obtidos com 4 700 µF e 100k.

Para usar, basta pressionar S1 por um momento. O LED acenderá e assim permanecerá pelo tempo que depende de C1 e R1. Apagado o LED o consumo do aparelho se torna insignificante daí não usarmos interruptor geral. O circuito também funcionará com 6 V, alterando-se R2 para 1k.

Q1 – BC548 – transistor NPN de uso geral

LED – LED vermelho comum

S1 – Interruptor de pressão NA

B1- 3 ou 6 V – 2 ou 4 pilhas pequenas

C1- 100 a 4 700 µF x 6 V ou mais – capacitor eletrolítico

R1 – 47 k Ω x 1/8 W – resistor – amarelo, violeta, laranja

R2 – 330 Ω x 1/8 W – resistor – laranja, laranja, marrom

Diversos: suporte de pilhas, ponte de terminais, fios, solda, etc.
