Piu! Piu! Os piados deste pintinho eletrônico só não podem enganar a galinha. Ou podem? Se o leitor também tem suas dúvidas, por que não montar e experimentar?

Na verdade este circuito é semelhante ao passarinho (ART2524), exceto por pequenas modificações como o acréscimo de um transformador e a retirada de um eletrolítico que alteram, em muito, os efeitos obtidos.

De fato, de um cantar contínuo e rápido com variações passamos a obter piados curtos e bem espaçados, como um pintinho que esteja perdido.

O leitor pode usar este aparelho com diversas finalidades que vão desde efeitos sonoros em gravações até brincadeiras. Se o leitor o colocar numa caixa, poderá enganar muita gente que acreditará que nela existe um pintinho de verdade.



FUNCIONAMENTO

O que temos aqui é novamente um oscilador Hartley, modificado, em que a frequência básica do piado é determinada pela indutância do enrolamento primário de T2 e pelo capacitor C2. Modificações nesta frequência são feitas no trimpot P1 para se obter o timbre exato do pintinho.

O intervalo dos piados e sua duração são determinados por um circuito RLC formado por T1, R2 e C3.

Em T1 o que se aproveita é apenas um enrolamento, o primário, na determinação do tempo de cada piado.

A alimentação do circuito pode ser feita com tensões de 3 ou 6 V, mas se o leitor realmente quiser muito barulho pode usar um amplificador externo maior.

S1 liga e desliga o circuito, mas pode ser omitido, pois o consumo de energia é baixo e o aparelho pode ser desligado com a simpIes retirada das pilhas do suporte.



MONTAGEM

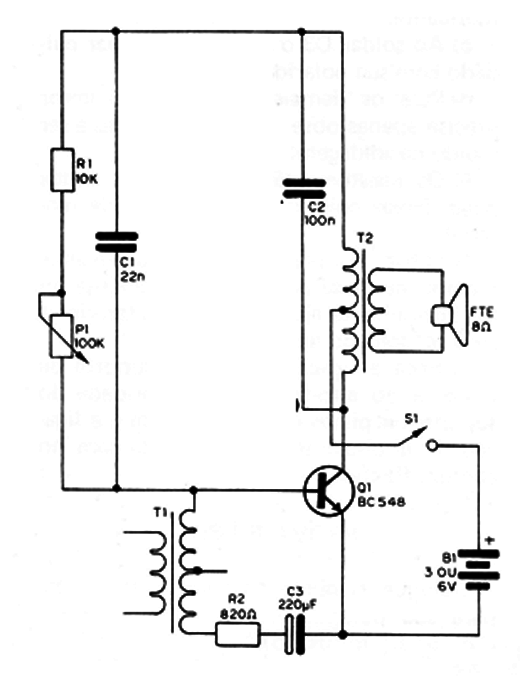

O circuito completo do pintinho é mostrado na figura 1.



Figura 1 – Circuito completo
Figura 1 – Circuito completo

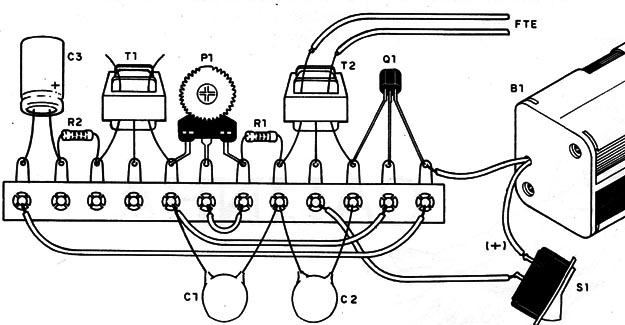

Na figura 2 temos a montagem em ponte de terminais.



Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais

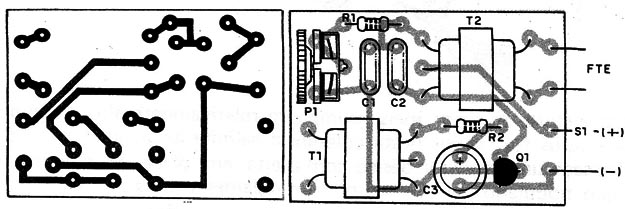

Na figura 3 temos a versão em placa de circuito impresso.



Figura 3 – Placa para a montagem
Figura 3 – Placa para a montagem



Para obter sucesso com seu pintinho, o leitor deve seguir as seguintes recomendações:

a) Observe a posição do transistor Q1 ao fazer sua soldagem. Veja para que lado fica voltada sua parte achatada e seja rápido na soldagem.

b) Tome cuidado com os transformadores para não invertê-los. Seja rápido na soldagem, pois seus terminais são delicados. Será conveniente ter estes transformadores em mãos antes de fazer a placa, pois eles variam de tamanho conforme o fabricante.

c) Ao soldar CB o leitor deve tomar cuidado com sua polaridade.

d) Para os demais capacitores, o leitor precisa apenas observar os seus valores e ser rápido na soldagem.

e) Os resistores têm seus valores dados pelas faixas coloridas. Veja a lista de materiais..

f) O trimpot precisa de furos de encaixe maiores na placa para entrar livremente ou ser ligeiramente ajustado em seus terminais para ser soldado na ponte.

g) Faça a ligação de S1, do suporte de pilhas e do alto-falante. A polaridade do suporte de pilhas deve ser seguida e a ligação do alto-falante pode ser feita com fio comum flexível.



PROVA E USO

Coloque as pilhas no suporte atentando para sua polaridade. Ligue o interruptor geral S1 (se for usado).

Ajuste P1. O aparelho deve emitir, em determinada posição do ajuste, piados semelhantes a um pintinho. Encontre a posição que dê o som mais parecido com o pintinho.

Se tiver dificuldades no ajuste, o leitor pode tentar alterar os capacitores C1 e C2, mudando seus valores à vontade até conseguir o timbre desejado.

Conforme o tipo de transformador, esta compensação deve ser feita para se conseguir o som ideal.

O capacitor C3 também pode ser modificado conforme a duração e o intervalo dos piados.



Q1 - BC548 ou equivalente - transistor NPN

TI, T2 ~ transformadores de saída para transistores, com primário de 500 Ω a 1 k e secundário de 8 Ω

P1 – 100 k - trimpot

R1 – 10 k x 1/8 W - resistor (marrom, preto, laranja)

R2 – 820 R x 1/8 W - resistor (cinza, vermelho, marrom)

C1 - 22 nF - capacitor cerâmico

C2 - 100 nF - capacitor cerâmico ou de poliéster

C3 - 220 µF x 6V - capacitor eletrolítico

S1 - interruptor simples

FTE - alto-falante de 8 Ω

B1 - 3 ou 6 V (2 ou 4 pilhas pequenas)

Diversos: suporte para 2 ou 4 pilhas, ponte de terminais ou placa de circuito impresso, fios, solda, etc.
