Esta e uma montagem didática experimental simples de um aparelho que gera diversos tipos de sons que são criados pelo ajuste de 3 potenciômetros. O circuito é alimentado por pilhas ou fontes, podendo ser usado como sirene para um alarme.

Descrevemos a montagem de um duplo oscilador que produz sons de diversos tipos, dependendo apenas dos ajustes dos seus controles.

Assim, podemos usá-lo como brinquedo, pois as crianças gostarão de ficar criando sons diferentes no aparelho, em demonstrações ou ainda como etapa de som num alarme.

Se bem que ele use um transistor unijunção que não é componente muito moderno, ele também serve para mostrar uma aplicação prática de um oscilador de relaxação com este componente e também com um circuito integrado 741.

A etapa final de áudio deste circuito consiste num par de transistores de potência que excitam com bom volume um alto-falante.

Na figura 1 mostramos uma fonte de alimentação do circuito, pois o uso do operacional exige que ela seja simétrica.

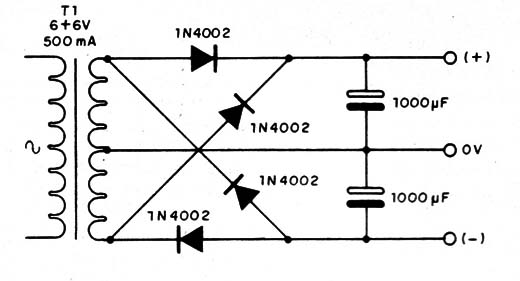

    Figura 1 – Fonte de alimentação para o aparelho
Figura 1 – Fonte de alimentação para o aparelho



Na verdade, o transformador não é crítico podendo ser usados tipos de 350 mA a 800 mA sem problemas e os capacitores podem ser maiores, com até 2 200 µF.

O diagrama completo do aparelho é mostrado na figura 2.

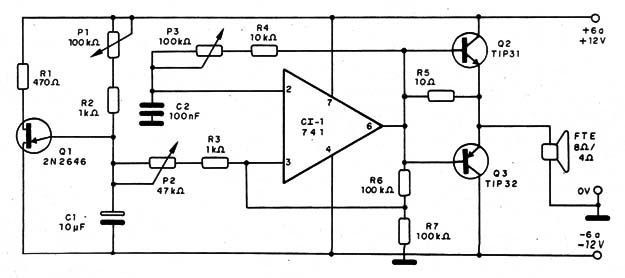

Figura 2 – Diagrama da central de efeitos
Figura 2 – Diagrama da central de efeitos



A montagem pode ser feita tendo por base uma matriz de contatos, se a finalidade for didática ou ainda uma placa de circuito impresso com o padrão mostrado na figura 3.

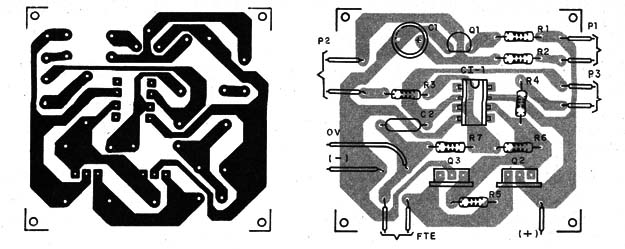

Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



Na montagem, cuidado com as posições dos transistores e observe que eles são diferentes.

Não precisaremos usar dissipadores de calor e o alto-falante deve ter pelo menos10 cm de diâmetro para melhor qualidade de som.

Para usar, basta ligar e experimentar as posições de P1, P2 eP3 que gerem os sons que você deseja.



CI-1 –741 – circuito integrado

Q1 – 2N2646 – transistor unijunção

Q2 – TIP31 – transistor NPN de potência

Q3 – TIP32 – transistor PNP de potência

P1, P3 – 100 k Ω – potenciômetro

P2 – 47 k – potenciômetro

R1 – 470 Ω x 1/8 W – resistor – amarelo, violeta, marrom

R2, R3 – 1 k Ω x 1/8 W – resistores – marrom, preto, vermelho

R4 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja

R5 - 10 Ω x 1/8 W – resistor – marrom, preto, preto

C1 – 10 µF – capacitor eletrolítico

C2 – 100 nF – capacitor de poliéster ou cerâmico

FTE – 4 ou 8 Ω x 10 cm – alto-falante

Diversos:

Fonte de alimentação simétrica, placa de circuito impresso, caixa para montagem, fios, solda, etc.
