Se bem que hoje as tecnologias sem fio acessíveis e baratas, existem casos em que o uso de fios ainda é mais interessante para um sistema simples de comunicação. De fato, em lugares ruidosos, pode não funcionar bem um sistema sem fio e se a distância for algo longa os problemas podem ocorrer. Veja neste artigo como montar um simples interfone com fios.

Descrevemos a montagem de um interfone simples que usa apenas um transistor de potência do tipo Darlington.

Este circuito tem boa sensibilidade e tanto pode ser montado em placa de circuito impresso como ponte de terminais.

O alto-falante usado serve tanto para a reprodução como microfone em cada uma das duas estações.

O cabo pode ter algumas dezenas de metros de comprimento e não precisa ser blindado.

O circuito ainda possui monitoria por LEDs que permite saber qual das funções, falar ou ouvir, está sendo usada.

A alimentação é feita por uma fonte simples incorporada, ligada à rede de energia.

Os componentes utilizados são de fácil obtenção e alguns deles podem ser obtidos até mesmo de equipamentos fora de uso.



Como Funciona

A base do circuito é um transistor Darlington de potência do tipo TIP115, de baixo custo.

Este transistor tem a configuração mostrada na figura 1, apresentando um excelente ganho e sendo capaz de conduzir correntes intensas.

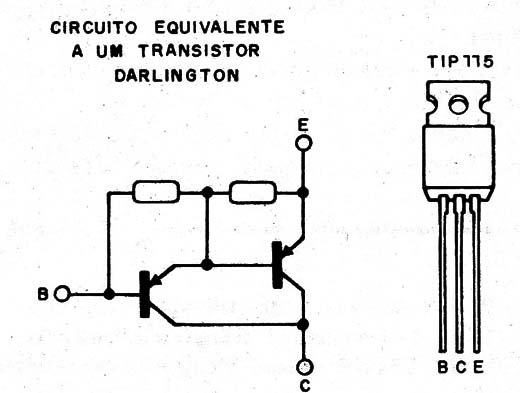

Figura 1 – O TIP115
Figura 1 – O TIP115



Este transistor possibilita a ligação direta de um alto-falante em seu emissor, com boa potência de áudio sem a necessidade de um transformador, que é componente crítico.

Quando o aparelho está em funcionamento, um dos alto-falantes é ligado à base de um primeiro transistor através de um pequeno transformador, funcionando assim como um microfone e do transistor ao Darlington.

O sinal deste microfone é então amplificado pelo transistor, sendo aplicado ao outro alto-falante que o reproduz normalmente.

Quando a chave passa da função falar para ouvir, o outro alto-falante passa a ter seu sinal aplicado a entrada do transistor e aquele que era microfone, agora opera como alto-falante.

Veja então, que a estação que comanda o sistema tem uma chavinha que deve ser acionada sempre que a função falar-ouvir for trocada.

Como o sinal para o alto-falante remoto é de baixa impedância não precisa ser usado fio blindado, mas seu comprimento máximo fica limitado a algumas dezenas de metros.

Uma pequena fonte de 6 V alimenta o circuito, ficando a mesma ligada de modo permanente.



Montagem

Na figura 2 temos o diagrama completo do interfone.

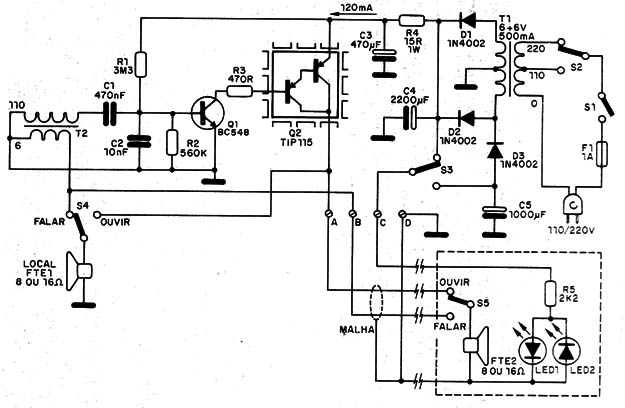

Figura 2 – Diagrama completo do interfone
Figura 2 – Diagrama completo do interfone



Na figura 3 temos uma sugestão de placa de circuito impresso para a montagem.

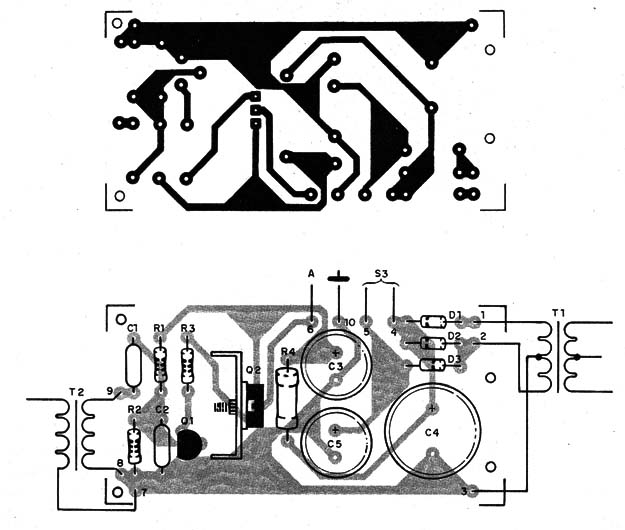

Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



O transistor Darlington de potência deve ser dotado de um pequeno dissipador de calor.

O transformador T2 pode ser do tipo de força pequeno com primário de 110 V e secundário de 6 V com corrente entre 200 e 500 mA.

Na verdade, o transformador estará operando em função diferente da normal, apenas casando a impedância dos alto-falantes.

Os capacitores eletrolíticos são para 12 V ou mais.

A disposição dos componentes nas duas estações com as ligações que devem ser feitas é mostrada na figura 4.

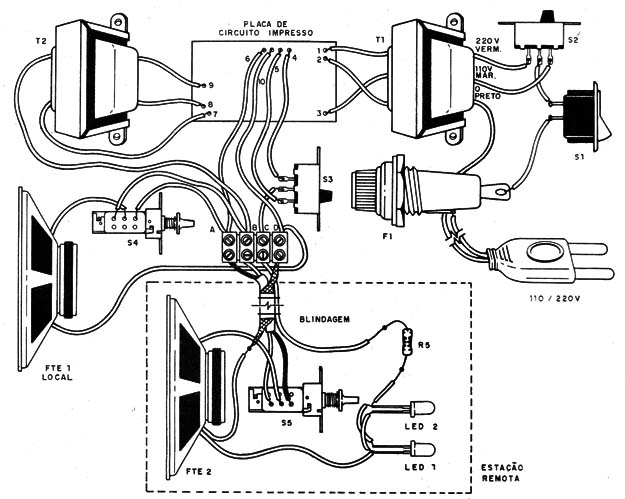

Figura 4 – Conexões do sistema
Figura 4 – Conexões do sistema



Para aumentar o comprimento dos fios num sistema de maior alcance, devem ser usados transformadores ligados como mostra a figura 5.

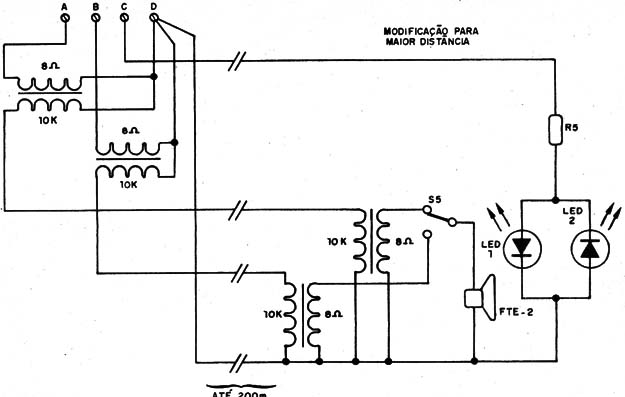

Figura 5 – Sistema de maior alcance
Figura 5 – Sistema de maior alcance



Neste caso, os fios entre as estações pode ter até 200 metros de comprimento.



Q1 – BC548 – transistor NPN de uso geral

Q2 – TIP115 – transistor Darlington de potência

D1, D2 – 1N4002 – diodos de silício retificadores

LED1, LED2 – LEDs vermelho e verde comuns

FTE1, FTE2 – 8 Ω x 10 cm – alto-falantes

T1 – Transformador com primário conforme a rede e secundário de 6 + 6 V x 300 a 500 mA

T2 – Transformador casador – ver texto

F1 – 1 A fusível

C1 – 470 nF – capacitor cerâmico ou poliéster

C2 – 10 nF – capacitor cerâmico ou poliéster

C3 – 47 µF – capacitor eletrolítico

C4 – 1 000 µF – capacitor eletrolítico

R1 – 3M3 x 1/8 W- resistor – laranja, laranja, verde

R2 – 560 k Ω x 1/8 W- resistor – verde, azul, amarelo

R3 – 470 Ω x 1/8 W- resistor – amarelo, violeta, marrom

R4 – 15 Ω x 1 W – resistor – marrom, verde, preto

R5 – 2k2 x 1/8 W – resistor – vermelho, vermelho, vermelho

S1 – Interruptor simples

S2 – Chave de tensão 110/220 V

S3 – chave de 1 pólo x posições

S4, S5 – Chaves de pólo x 2posições com retorno automático

Diversos:

Caixa para montagem e alto-falante remoto, placa de circuito impresso, cabo de força, suporte para fusível, fios, solda, etc.
