Este sistema de luzes psicodélicas ou luzes rítmicas de 3 canais faz com que três conjuntos de lâmpadas incandescentes coloridas pisquem com os sons graves, médios e agudos de um sistema amplificador. O circuito é simples de montar e de instalar.

Neste artigo damos o projeto de um sistema de luzes rítmicas ou psicodélicas de três canais para casas de shows, conjuntos musicais ou teatros.

O circuito para alimentar até 400 W de lâmpadas em cada canal, precisando apenas de um pequeno sinal de áudio na entrada para um funcionamento normal.

Não devem ser utilizadas lâmpadas que não sejam incandescentes a podem ser coloridas.



Como Funciona

Na figura 1 temos o diagrama de blocos para o aparelho.

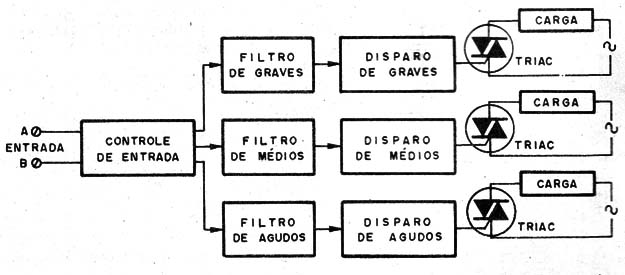

   Figura 1 – Diagrama de blocos do sistema
Figura 1 – Diagrama de blocos do sistema



Os sinais da saída de alto-falantes de um dos canais de um amplificador são aplicados a três filtros que separam as frequências correspondentes aos sons graves, médios e agudos.

Os filtros são do tipo passivo formados para indutores e capacitores, para maior facilidade de montagem e menor custo.

O sinal de cada frequência é aplicado a um transformador que, além de proporcionar um isolamento do circuito para maior segurança, também faz um casamento de impedâncias.

Temos assim a divisão da faixa de sinais de áudio em três faixas, conforme mostra a figura 2.

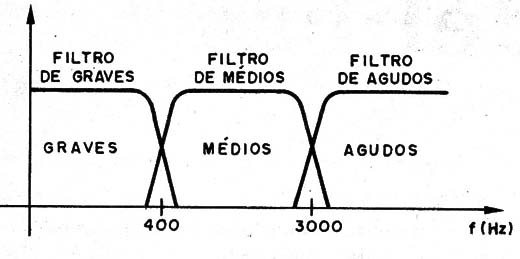

    Figura 2 – A separação das faixas de  graves, médios e agudos
Figura 2 – A separação das faixas de graves, médios e agudos



O transformador transfere o sinal para o gate de um triac que controla o conjunto correspondente de lâmpadas.

Cada gate tem seu ajuste próprio de modo a se obter o melhor desempenho para o circuito.

Cada triac controla então seu próprio conjunto de lâmpadas que piscará de acordo com a intensidade do som correspondente.

Podemos escolher o triac de acordo com a quantidade de lâmpadas acionada, conforme a seguinte tabela.

TRIAC Corrente (A)
TIC206 4
TIC216 6
TIC225 8
TIC226 8
TIC236 12
TIC246 16



Montagem

Na figura 3 temos então o diagrama completo do aparelho.

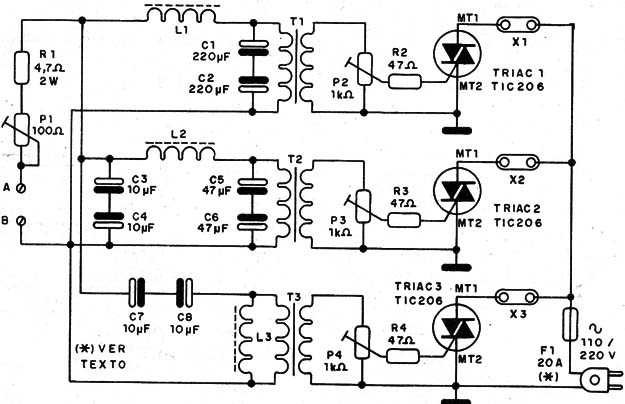

   Figura 3 – diagrama do aparelho
Figura 3 – diagrama do aparelho



A montagem pode ser feita com base numa placa de circuito impresso com a disposição de componentes mostrada na figura 4.

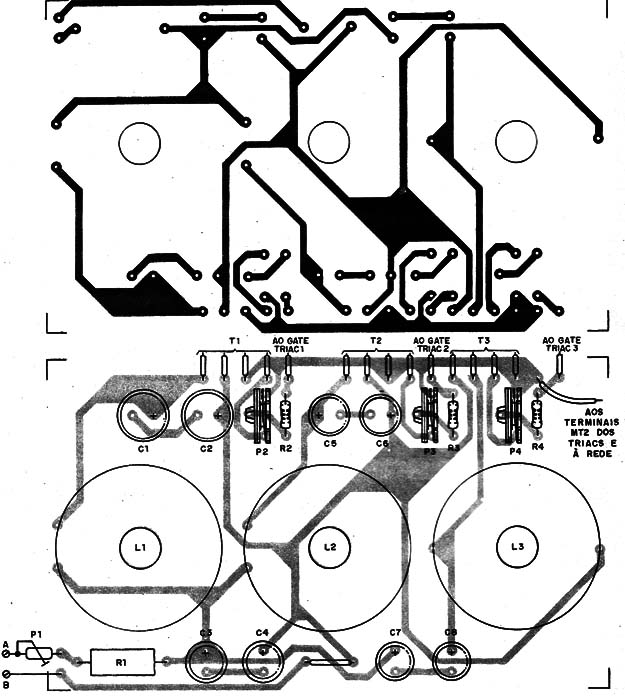

    Figura 4 – Placa de circuito impresso para a montagem
Figura 4 – Placa de circuito impresso para a montagem



As bobinas são os componentes críticos do projeto, pois devem ser de construção caseira conforme a figura 5.

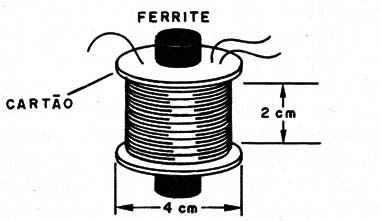

    Figura 5 – Bobinas – como enrolar
Figura 5 – Bobinas – como enrolar



L1 é formada por 350 a 400 espiras de fio 26 ou 28 num bastão de ferrite com 1 cm de diâmetro, conforme mostra a figura.

L2 tem 200 a 250 espiras do mesmo fio, no mesmo tipo de form.

L3 é formada por 80 a 100 espiras do mesmo fio no mesmo bastão.

Os transformadores podem ser pequenos transformadores com enrolamento de 110 V, que será ligado aos potenciômetros e secundário de 12 V com corrente de 200 a 300 mA.

Para as lâmpadas são usadas tomadas onde os cabos de conexão com plugues devem Sr encaixados.

A escolha do fusível depende do triac, segundo a seguinte tabela:



TRIAC Corrente (A)
TIC206 4
TIC216 6
TIC225 8
TIC226 8
TIC236 12
TIC246 16



Veja que nos casos de correntes mais altas será conveniente alimentar o circuito com cabos e plugues especiais e ou se for uma instalação maior, com conexão direta na caixa de distribuição de energia.

Uma sugestão de caixa para a montagem é mostrada na figura 6.

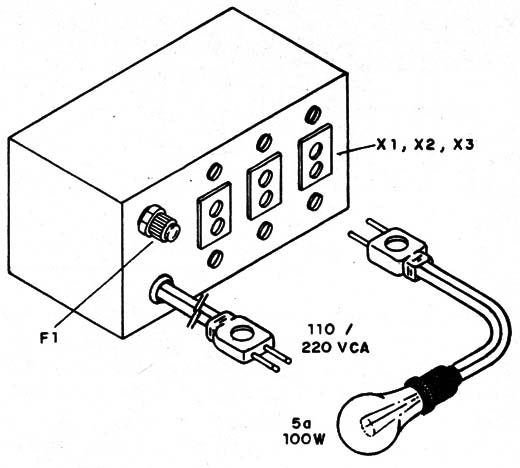

   Figura 6 – caixa para a montagem
Figura 6 – caixa para a montagem



Veja que todas as conexões de alta corrente que vão aos triacs e às lâmpadas devem ser feitas com fios grossos.

Muito cuidado deve ser tomado com os isolamentos, pois nenhuma parte do aparelho deve ficar exposta.

Os capacitores eletrolíticos são para 25 V ou mais e os resistores são de ½ W comuns.



Prova e Uso

Na figura 7 temos o modo de se fazer a conexão do aparelho à saída de som de um amplificador.

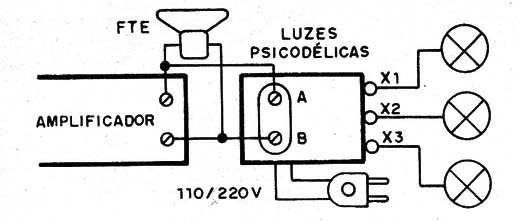

Figura 7 – Conexão ao amplificador
Figura 7 – Conexão ao amplificador





O amplificador deve ter uma potência máxima de 50 watts.

Para potências maiores, troque R1 por um resistor de 22 Ω x 5 W e não use o potenciômetro P1.

Uma vez feita a conexão, ligue o amplificador e lâmpadas na saída do circuito para testar seu funcionamento.

Ajuste então P3, P3 e P4 para que as lâmpadas pisquem de acordo com o som do amplificador.

Em P1 é feito o ajuste de sensibilidade de acordo com o volume da música amplificada.

Diversas lâmpadas coloridas podem ser associadas em conjuntos diferentes, conforme mostra a figura 8.

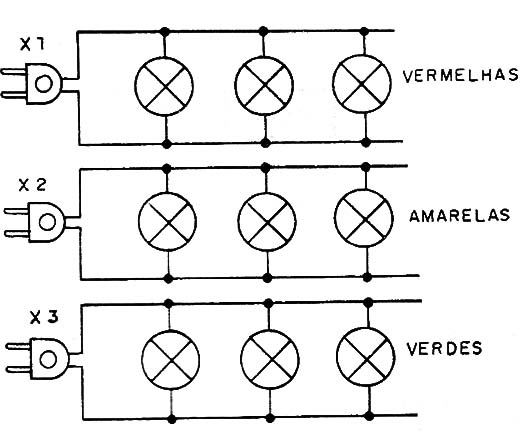

   Figura 8 – Utilizando diversos conjuntos de lâmpadas
Figura 8 – Utilizando diversos conjuntos de lâmpadas





Os fios que fazem a conexão da lâmpadas devem ter espessuras apropriadas, de acordo com a potência total do conjunto.

Uma vez comprovado o funcionamento é só fazer a instalação definitiva e utilizar o aparelho.



Triac 1, 2 e 3 – Triacs da série TIC – ver tabela de acordo com a carga

T1, T2, T3 – Transformadores – ver texto

P1 – 100 Ω – potenciômetro de fio

P2, P3, P4 – trimpots de 1 k Ω

X1, X2, X3 – conjuntos de lâmpadas incandescentes

L1, L2, L3 – bobinas – ver texto

F1- fusível de acordo com a quantidade de lâmpadas – ver texto

R1 – 4,7 Ω x 2 W – resistor de fio

R2, R3, R4 – 47 Ω x ½ W – resistores – amarelo, violeta, preto

C1, C2 - 220 µF – eletrolíticos

C3, C4 – 10 µF – eletrolíticos

C5, C6 – 47 µF – eletrolíticos

C7, C8 – 10 µF – eletrolíticos

Diversos:

Placa de circuito impresso, caixa para montagem, fios esmaltados, fios, solda, etc.
