Descrevemos um sistema de luz que, ao mesmo tempo é sequencial com uma barra de lâmpadas incandescentes de alta potência subindo e descendo numa velocidade ajustada. O circuito é simples de montar e pode ser ligado na saída de qualquer amplificador.

Este efeito de luz diferente combina um bargraph (barra móvel) de alta potência com um temporizado de acionamento.

Cada SCR pode controlar mais de uma lâmpada na rede de 110 V ou de 220 V, com potências que chegam a 400 W por canal.

Evidentemente, as lâmpadas incandescentes estão deixando de ser fabricadas, mas podem ainda ser utilizadas nesta aplicação em que sua operação é feita de modo intermitente.

O circuito pode ser usado em stands de feiras, palcos e vitrines com um efeito bastante chamativo.



Como Funciona

Na figura 1 temos um diagrama de blocos que representa as diversas etapas do circuito.

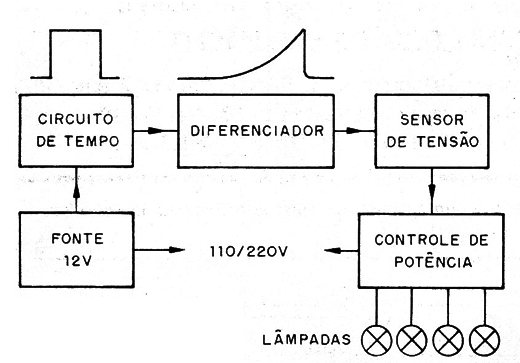

   Figura 1 – Diagrama de blocos do aparelho
Figura 1 – Diagrama de blocos do aparelho



O primeiro bloco do circuito é um multivibrador que determina o tempo de subida e descida das barras.

Este multivibrador determinará o tempo de subida das barras, segundo o gráfico da figura 2.

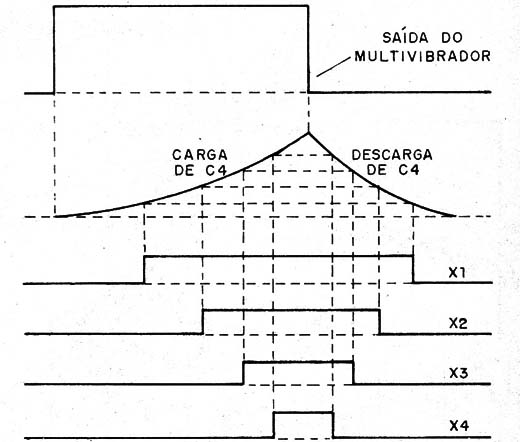

   Figura 2 – Os tempos do circuito
Figura 2 – Os tempos do circuito



O sinal deste circuito passa por um diferenciador em que temos a carga e descarga do capacitor.

Na carga, uma rede divisora formada por resistores, determina a sequência de acendimento das lâmpadas pelo disparo dos SCRs correspondentes.

Assim, a lâmpada inferior permanece acesa por um tempo maior e, sucessivamente as lâmpadas acima vão tendo tempos menores de acendimento.

Com isso temos um efeito de barra móvel que sobe e desce.

Os SCRs são controles de meia onda, assim, o acionamento das lâmpadas ocorre com uma potência menor que a normal.

O circuito pode funcionar tanto na rede de 110 V como 220 V conforme o sufixo dos SCRs utilizados.

O resistor R2 tem dois valores, sendo o que está entre parênteses para a rede de 220 V.



Montagem

O diagrama completo do aparelho é mostrado na figura 3.

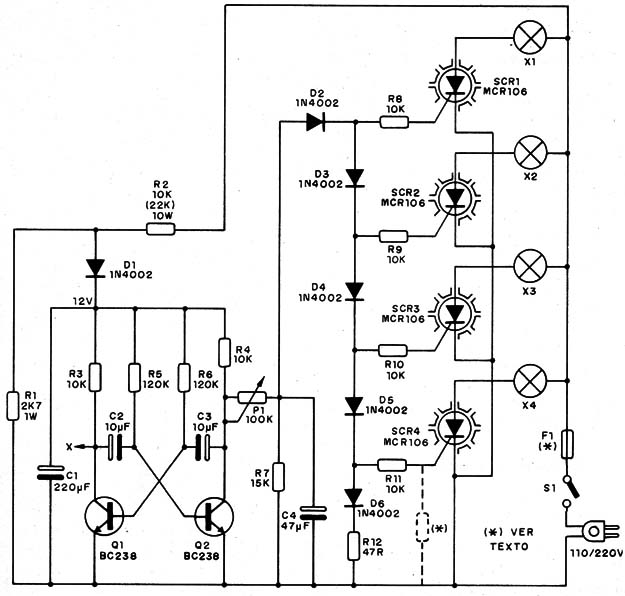

   Figura 3 – Diagrama completo do efeito de luz
Figura 3 – Diagrama completo do efeito de luz



A montagem deve ser feita em placa de circuito impresso, conforme o padrão mostrado na figura 4.

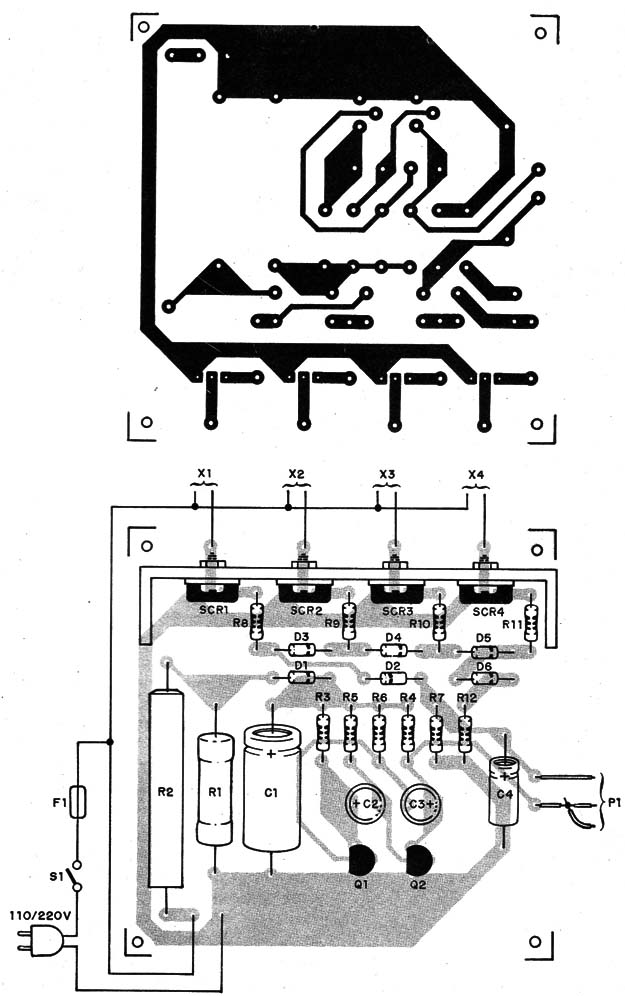

Figura 4 – Placa de circuito impresso para a montagem
Figura 4 – Placa de circuito impresso para a montagem





Observe que nesta placa usamos dissipador único para os SCRs.

Isso significa que cada SCR deve ser isolado do dissipador através de um isolador apropriado.

Outra opção é usar dissipadores separados para os SCRs.

Os demais componentes são comuns e os capacitores eletrolíticos podem ser para 16 V ou mais.

Para uma operação em onda completa podemos usar pontes de diodos com as lâmpadas, conforme mostra a figura 5.

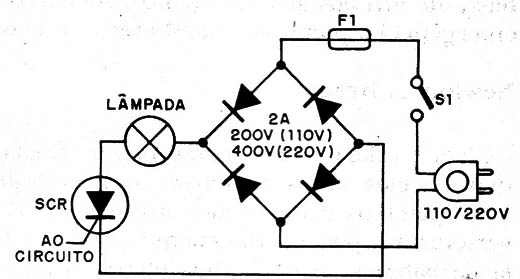

Figura 5 – Operação em onda completa
Figura 5 – Operação em onda completa



Na figura 6 temos o modo de se ligar grupos de lâmpadas para diversos tipos de efeitos.

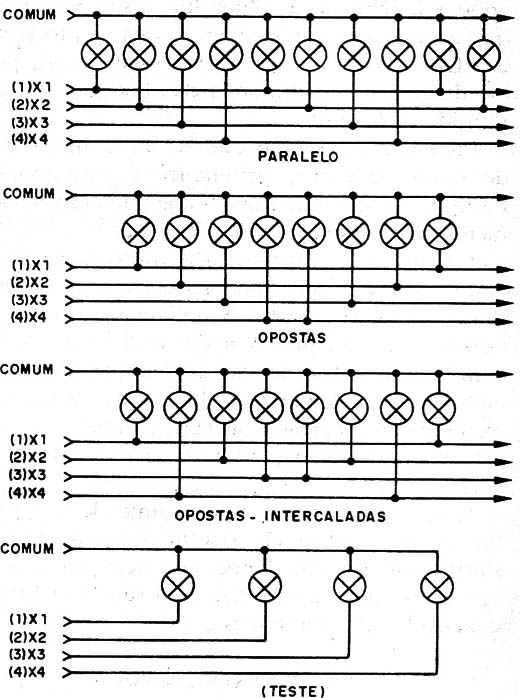

Figura 6 – Efeitos obtidos
Figura 6 – Efeitos obtidos



Dê preferência ao uso de lâmpadas iguais em potência.

Estas lâmpadas podem ser de cores diferentes.



Prova e Uso

Ligue o aparelho e ajuste P1 para obter o efeito desejado.

Se quiser alterar a velocidade do efeito modifique os valores dos capacitores C2 e C3 e eventualmente C4.

Resistores de 1 a 10 k podem ser necessários entre o gate e o catodo dos SCRs se o circuito tender a um funcionamento errático.



D1 a D6 – 1N4002 – diodos de silício

SCR1 a SCR4 – TIC106B ou D (conforme a rede) – diodos controlados de silício

Q1, Q2 – BC548 – transistores NPN de uso geral

R1 – 2k7 x 1 W – resistor – vermelho, violeta, vermelho

R2 – 10 k Ω x 10 W – resistor de fio (110 V) ou 22k x 10 W – resistor de fio (220 V)

R3 , R4 – 10 k Ω x 1/8 W – resistores – marrom, preto, laranja

R5, R6 – 120k Ω x 1/8 W – resistores – marrom, vermelho, amarelo

R7 – 15 k Ω x 1/8 W – resistor – marrom, verde, laranja

R8 a R11 – 10 k Ω x 1/8 W – resistores – marrom, preto, laranja

R12 – 47 Ω x 1/8 W – resistor – amarelo, violeta, preto

C1 – 220 µF – eletrolítico

C2, C3 – 10 µF – eletrolíticos

C4 – 47 µF – eletrolítico

X1 a X4 – Lâmpadas incandescentes 5 a 60 W

F1 – fusível de acordo com a quantidade de lâmpadas

S1 – Interruptor simples

Diversos:

Placa de circuito impresso, caixa para montagem, soquetes para a lâmpadas, fios, solda, etc.
