Este circuito faz com que duas lâmpadas incandescentes de sinalização pisquem alternadamente. A principal aplicação é na sinalização de saídas de garagens, mas podem ser encontradas outras. O circuito é simples de montar, usando componentes comuns.
Se bem que estes dispositivos possam ser encontrados prontos no comércio, a ideia de montar um pode ser interessante para os que gostam de eletrônica ou mesmo precisam de um projeto prático sobre multivibradores para apresentar na escola.
O circuito se baseia num multivibrador astável convencional com transistores acionando dois SCRs que alimentam as lâmpadas incandescentes.
Como Funciona

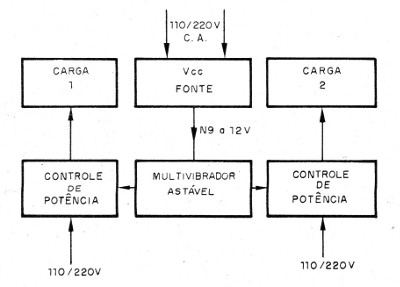

Na figura 1 temos o diagrama de blocos para este sinalizador.
O circuito só opera com lâmpadas incandescentes dadas suas características de pequena inércia e do controle de meia onda que obtemos com o uso de SCRs.

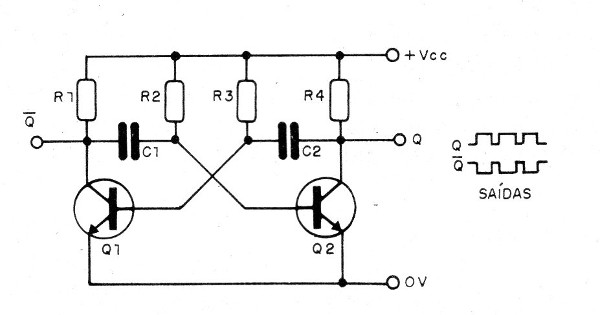

Na figura 2 temos a configuração básica do multivibrador astável com transistores que gera os sinais alternados de controle das lâmpadas.
Os resistores R2 e R3 com os capacitores determinam a frequência da oscilação.
Para termos um funcionamento simétrico, com as lâmpadas piscando igualmente, os resistores devem ter os mesmos valores, assim como os capacitores.
No entanto, no nosso caso, usamos trimpot para um ajuste independente do tempo de acionamento de cada lâmpada.
Também pode ser feita a alteração de valores dos capacitores para se modificar a faixa de velocidade com que as lâmpadas piscam.
O sinal deste multivibrador é aplicado a dois SCRs que controlam as lâmpadas.
Como o controle é de meia onda as lâmpadas piscarão com metade da intensidade normal.
Montagem

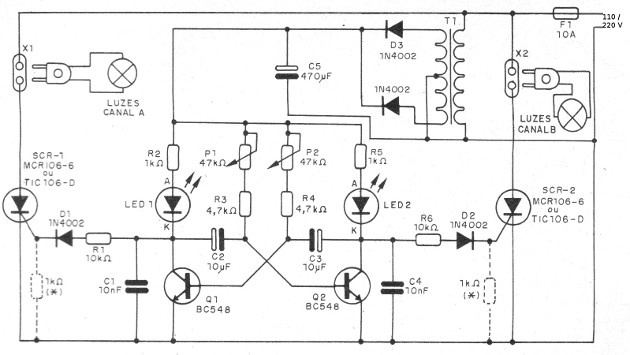

Na figura 3 temos o diagrama completo do sinalizador.

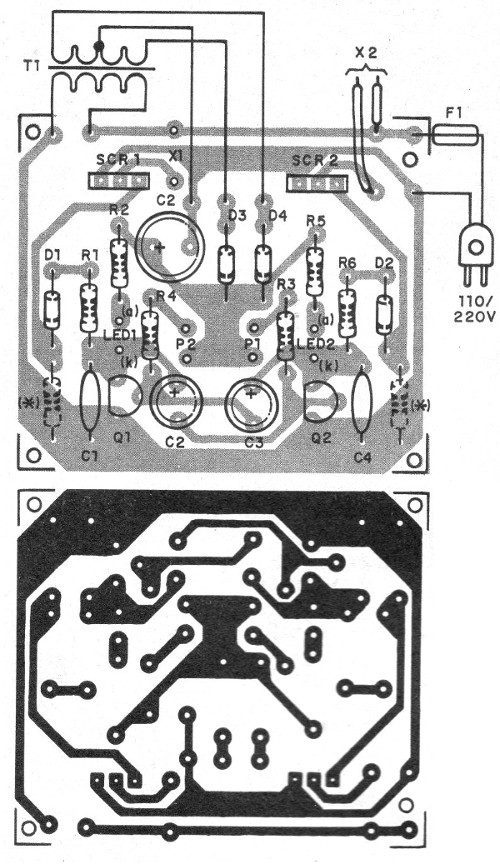

A montagem numa placa de circuito impresso é mostrada na figura 4.

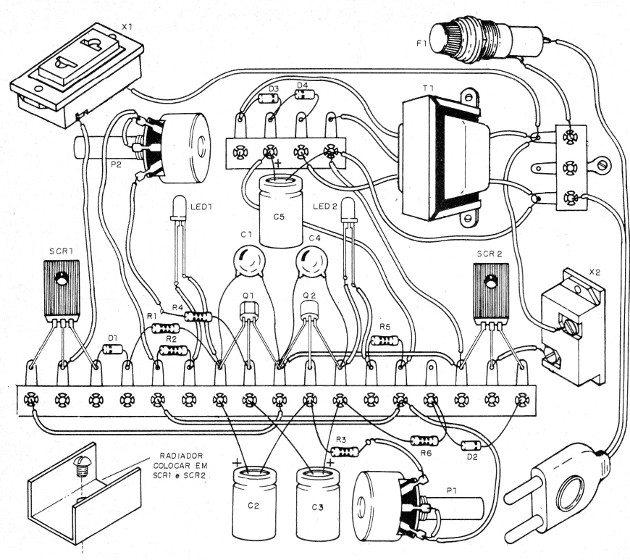

Para uma montagem mais descompromissada, temos a versão em ponte de terminais, mostrada na figura 5.
Lembre-se que este aparelho trabalha diretamente com as tensões da rede de energia.
Ele deve ser instalado em caixa fechada, preferivelmente de plástico de modo a evitar qualquer toque acidental em pontos que possam causar choques perigosos.
Os SCRs devem ter sufixo B ou D se a rede for de 110 V e sufixo D se a rede for de 220 V.
Estes componentes devem ser dotados de dissipadores de calor se as lâmpadas forem de mais de 40 W.
As lâmpadas devem ser incandescentes de 15 a 60 W com tensão de acordo com a rede de energia local.
Os resistores são de1/8 W e os capacitores para 16 V ou mais de tensão de trabalho.
Os LEDs são comuns vermelhos servindo para indicar o funcionamento do oscilador.
O transformador tem 9+9 V de tensão de secundário com corrente de 200 mA a 500 mA.
Para testar, basta ligar nas saídas lâmpadas incandescentes e ajustar os trimpots as velocidades das piscadas.
SCR1, SCR2 – TIC106B ou D - SCRs – ver texto
Q1, Q2 – BC548 – transistores NPN de uso geral
LED1, LED2 – LEDs vermelhos comuns
D1, D2, D3, D4 – 1N4002 ou 1N4004 – diodos retificadores
T1 – Transformador – ver texto
X1, X2 – Lâmpadas incandescentes de 15 a 60 W- ver texto
F1 - 2 a 10 A - fusível
P1, P2 – 47k ohms – trimpots
R1, R6 – 10 k ohms – resistores – marrom, preto, laranja
R2, R5 – 1 k ohms – resistores – marrom, preto, vermelho
R3, R4 – 4,7 k ohms – resistores - amarelo, violeta, vermelho
C1, C4- 10 nF – capacitores de poliéster ou cerâmicos
C2, C3 – 10 uF – capacitores eletrolíticos
C5 – 470 uF – capacitor eletrolítico
Diversos:
Placa de circuito impresso, radiadores de calor para os SCRs, fios, solda, cabo de forma, etc.
