Este temporizador transistorizado tem uma configuração ultra simples, acionando um relé em intervalos que podem ser ajustados entre alguns segundos até vários minutos.

O circuito que descrevemos utiliza apenas dois transistores acionando um relé de 6 V depois de um intervalo de tempo que depende de C1 e do ajuste do potenciômetro.

O tempo obtido é dado pela seguinte fórmula:



T =

R2 x β1 x β2 x (P1 + R1 . C1)


(P1 + R1) + β1 x β2 X R2



Onde:

β1 e β2 são os ganhos dos transistores

O circuito é alimentado por 4 pilhas e o consumo maior só ocorre quando o relé é acionado.

Um interruptor de pressão (S2) desarma o relé e reinicia a contagem de tempo.

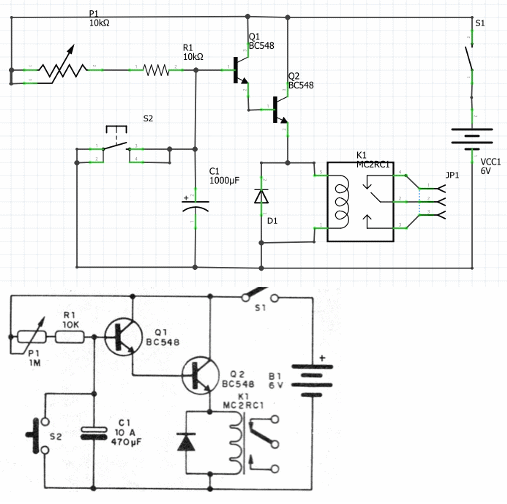

Na figura 1 temos o diagrama completo do temporizador.



  Figura 1 – Diagrama do temporizador
Figura 1 – Diagrama do temporizador





A montagem pode ser feita tanto numa matriz de contatos como numa placa de circuito impresso.

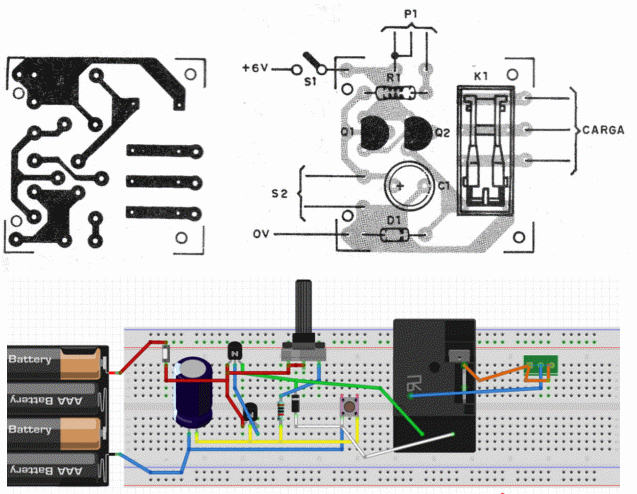

A placa para a montagem, com base em relés DIL é mostrada na figura 2.



   Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem





Observe a posição dos transistores e polaridade, tanto do diodo como do capacitor eletrolítico.

Os resistores são de 1/8 W com qualquer tolerância.

Para usar, basta ligar a alimentação, ajustar P1 para o tempo desejado e pressionar S2 para garantir que a contagem parta do zero, com o capacitor totalmente descarregado.

O eletrolítico é para 6 V ou mais de tensão de trabalho e deve ser de boa qualidade, sem fugas.



Q1, Q2 – BC548 – transistores NPN de uso geral

D1 – 1N4148 – diodo de uso geral

K1 – Relé de 6 V – ver texto

B1 – 6 V – 4 pilhas pequenas

S1 – Interruptor simples

S2 – Interruptor de pressão NA

C1 – 10 a 1 000 uF – capacitor eletrolítico – ver texto

R1 – 10 k ohms – resistor – marrom, preto, laranja

P1 – 1 M ohms – potenciômetro

Diversos:

Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios, solda.
