Intercalado entre o captador do instrumento e a entrada do amplificador, este circuito produz o efeito de trêmulo, ou som tremido, que pode ser ajustado em frequência e intensidade por dois controles. O circuito é simples de montar e é alimentado por bateria de9 V.

Descrevemos um circuito de efeito que faz uso de um transistor unijunção e um transistor comum.

O que o circuito faz é modular a intensidade do som de um instrumento musical de modo a se obter um efeito tremido.

Montado numa caixinha de metal, para servir de blindagem, ele tem baixo consumo, o que garante uma excelente durabilidade para a bateria.



Como Funciona

A base do circuito é um oscilador de relaxação com um transistor unijunção.

A frequência deste oscilador é determinada basicamente pelo capacitor C1 e pelo ajuste de P1.

Este oscilador determina a modulação ou velocidade do efeito.

O sinal deste oscilador é aplicado a um transistor que atua sobre a passagem do sinal do captador para o amplificador.

O sinal entre por J1 e sai por J2 ou vice-versa, já que o circuito não tem sentido de funcionamento determinado.



Montagem

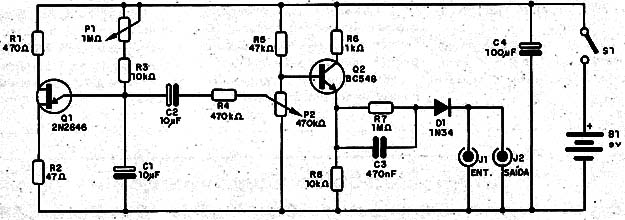

Na figura 1 temos o diagrama completo do efeito.



Figura 1 – Diagrama do trêmulo
Figura 1 – Diagrama do trêmulo

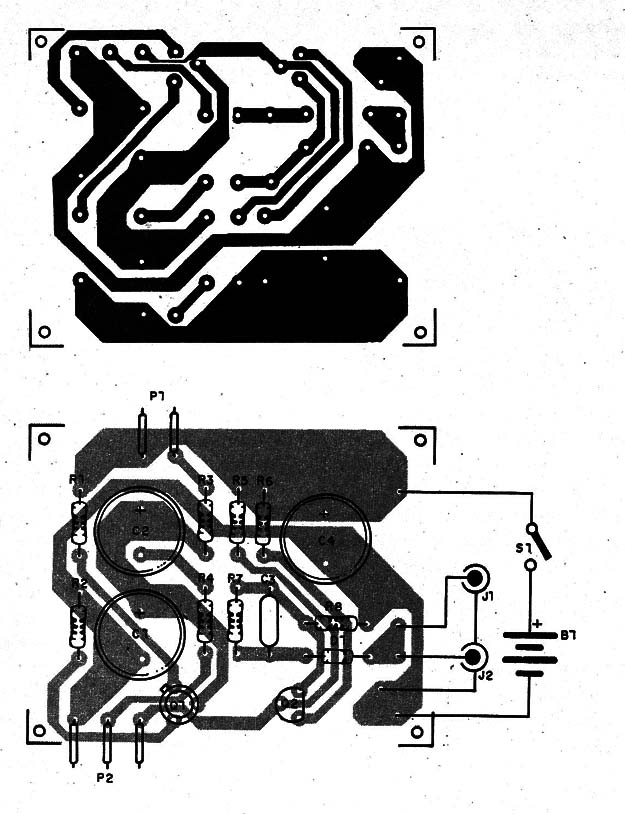

A placa de circuito impresso para a montagem é mostrada na figura 2.



Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem



Na montagem, observe as posições dos transistores e a polaridade do diodo.

Os resistores são de1/8 W e os cabos de entrada e saída de sinais devem ser blindados para que não ocorram roncos.

Para testar, basta intercalar o aparelho entre o captador do instrumento e a entrada do amplificador.

Ajuste P1 e P2 para obter o efeito desejado.

Q1 – 2N2646 – transistor unijunção

Q2 – BC548 – transistor NPN de uso geral

D1 – 1N34 – diodo de germânio

P1 – 1 M Ω – potenciômetro

P2 – 470 k Ω – potenciômetro

S1 – Interruptor simples

B1 – 9 V – bateria

R1 – 470 Ω – resistor – amarelo, violeta, marrom

R2 - 47 Ω – resistor – amarelo, violeta, preto

R3, R8 – 10 k Ω – resistor – marrom, preto, laranja

R4 - 470 k Ω – resistor – amarelo, violeta, amarelo

R5 – 47k Ω – resistor – amarelo, violeta, laranja

R6 – 1 k Ω – resistor – marrom, preto, vermelho

C1, C2 - 10 µF x 12 V – capacitor eletrolítico

C3 - 470 nF – capacitor de poliéster

C4 – 100 µF x 12 V – capacitor eletrolítico



Diversos:

Placa de circuito impresso, conector de bateria, caixa para montagem, jaques, fios blindados, solda, etc.
