Comunicação Telegráfica através da Parede (TEL117)

Este projeto consiste num sistema de comunicação indutiva de curto alcance que serve para demonstrar como funciona um telégrafo. Trata-se de projeto ideal para demonstrações em feiras ou exposições.

Descrevemos a montagem de um transceptor indutivo de curto alcance em que dois transistores funcionam ora como um oscilador no transmissor, ora como um amplificador no receptor.

O circuito é alimentado por pilhas comuns e de fácil construção.



Como Funciona

Na figura 1 temos o princípio de funcionamento do sistema.

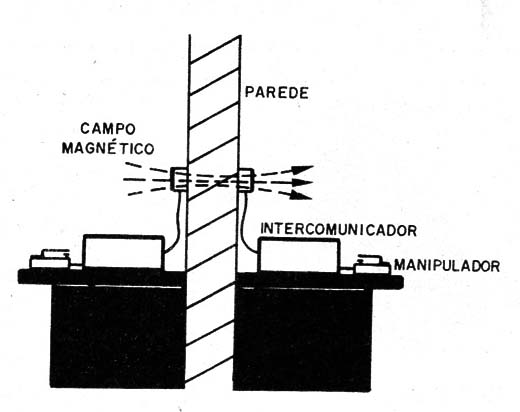

  Figura 1 - Modo de usar o sistema
Figura 1 - Modo de usar o sistema





Temos no caso de montarmos dois aparelhos iguais para mantermos a comunicação.

Quando um está na posição de transmitir, ele funciona como um oscilador de áudio onde a frequência é ajustada no potenciômetro.

Nestas condições o sinal gerado é aplicado a uma bobina transmissora.

O outro, nestas condições passa a funcionar como amplificador com a bobina receptora ligada à entrada.

A bobina transmissora é o enrolamento secundário de um pequeno transformador de 6 a 12 V com corrente de 200 a 500 mA, enquanto a bobina receptora é o enrolamento primário do mesmo transformador.

O núcleo é retirado, conforme mostra a figura 2, de modo que os campos criados possam se propagar através da parede.

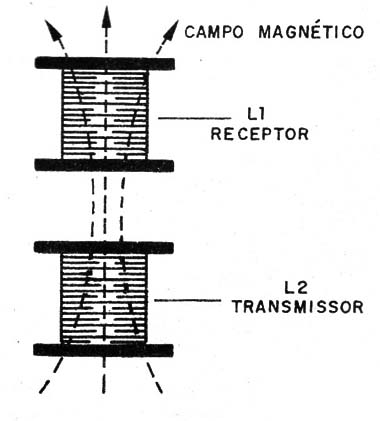

Figura 2 - posicionamento das bobinas
Figura 2 - posicionamento das bobinas





Na utilização do sistema, as bobinas são comutadas por uma chave transmitir/receber.

O alcance obtido seja a 1 metro, mas pode-se elaborar uma bobina maior que aumente um pouco essa distância.



Montagem

Na figura 3 temos o diagrama completo do sistema de comunicações.

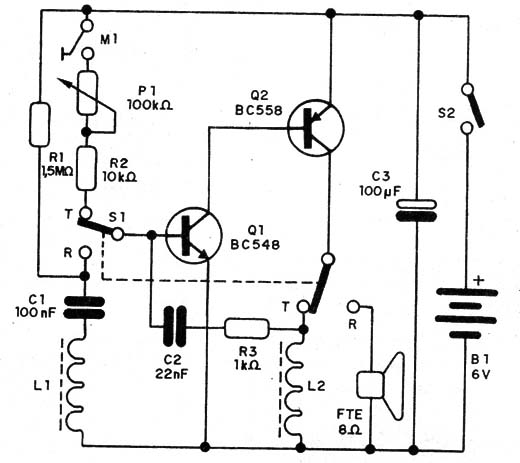

 Figura 3 – Diagrama do sistema de comunicações
Figura 3 – Diagrama do sistema de comunicações



Na figura 4 temos a montagem utilizando uma ponte de terminais.

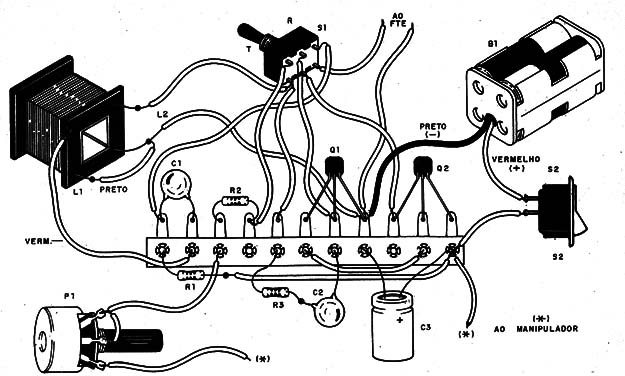

Figura 4 – Montagem em ponte de terminais
Figura 4 – Montagem em ponte de terminais



Na montagem, observe as posições e os tipos dos transistores que são diferentes.

Os resistores são de 1/8 W e o alto-falante pode ser do tipo pequeno de 4 ou 8 Ω.

O manipulador pode ser de construção caseira como mostrado na figura 5.

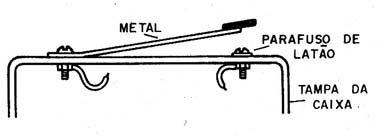

Figura 5 – Construção do manipulador
Figura 5 – Construção do manipulador



Para provar o aparelho, posicione as unidades conforme mostrado na figura 6 e com um deles na posição transmitir o outro na posição receber, aperte o manipulador do transmissor.

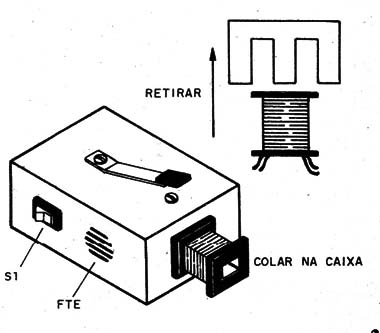

Figura 6 – Montagem final
Figura 6 – Montagem final



O sinal deve ser reproduzido no receptor.



Q1 – BC548 – transistor NPN de uso geral

Q2 – BC558 – transistor PNP de uso geral

L1, L2 – Bobinas de um transformador – ver texto

M1 – Manipulador – ver texto

B1 – 6 V- 4 pilhas pequenas

S1 – Chave de 2 pólos x 2 posições

S2 – Interruptor simples

R1 – 1 M Ω – resistor – marrom, preto, verde

R2 – 10 k Ω – resistor – marrom, preto, laranja

R3- 1 k Ω – resistor – marrom, preto, vermelho

C1- 100 nF – capacitor cerâmico ou poliéster

C2- 22 nF- capacitor cerâmico ou poliéster

C3 – 100 µF x 6 V – capacitor eletrolítico



Diversos:

Ponte de terminais, caixa para montagem, suporte de pilhas, fios, solda, etc.
