Amplificador de 14 W para Playback V1202S T494E (V1343)

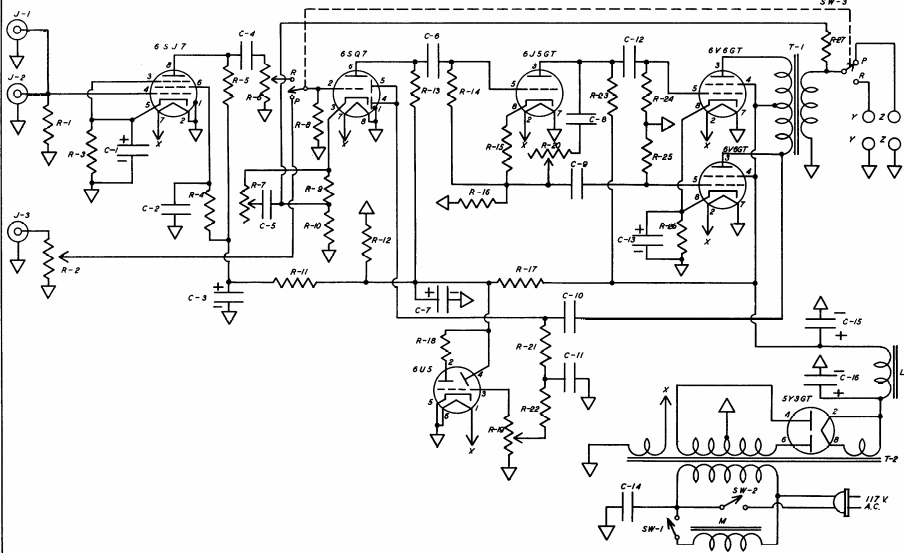

Este circuito de 7 válvulas foi obtido numa publicação americana de 1947. O circuito tem saída em push-pull com fonte usando transformador.

| Clique na imagem para ampliar |
