Marca: Philips
Defeito: Inoperante e com o LED standby apagado
Autor: Alexandre J. Nário
Relato:

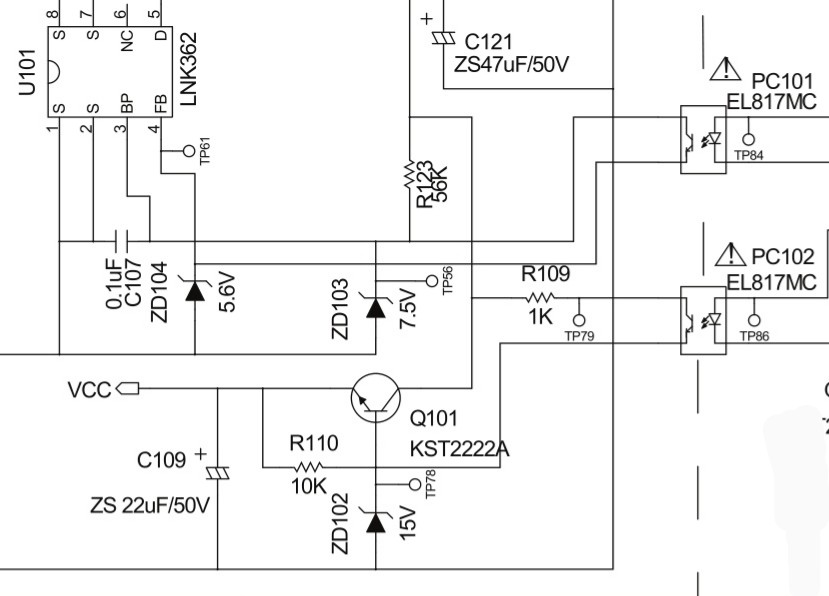

Ao inserir a tomada na rede elétrica, o aparelho não funcionou e o LED stand by não acendeu. Defeito característico do primário da fonte de alimentação. De início, com o auxílio do osciloscópio, puder notar que o integrado U101 (LNK362) não estava oscilando. As tensões nos terminais do CI U101 apresentavam discrepâncias de valores em relação ao indicados no esquema elétrico. O próximo passo foi testar os componentes associados ao U101. Ao isolar o terminal anodo do diodo zener ZD103 do circuito, o televisor entrou em funcionamento. Testei o diodo ZD103 (7,5V) fora do circuito (teste estático) e não apresentou problemas. Mesmo assim resolvi fazer a sua substituição e, com isso, o aparelho voltou a funcionar novamente.
