Marca: Semp Toshiba
Defeito: Totalmente inoperante
Autor: Alexandre J. Nário
Relato:

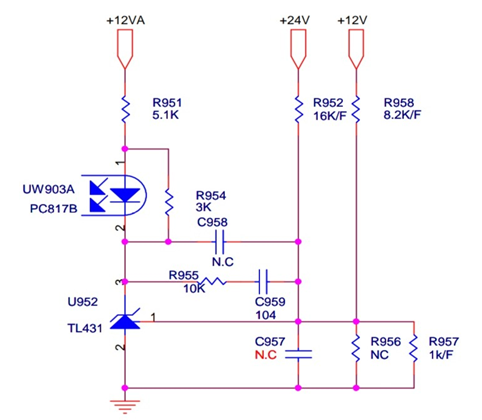

Ao ligar televisor na rede elétrica, verifiquei que não havia som e nem imagem. Com o aparelho aberto, medi as tensões no secundário da fonte e notei que algumas tensões estavam baixas, reduzidas em torno de 50% dos valores encontrados no diagrama elétrico. Suspeitei de problemas no primário da fonte. Desliguei o televisor da rede AC e realizei alguns testes estáticos em alguns componentes críticos e que apresentam índices elevados de falhas no primário da fonte. Cheguei ao integrado U952 (TL431) que apresentou discrepâncias de valores ao ser comparado com outro equivalente em bom estado. O circuito integrado TL431 consiste em um regulador de tensão shunt de precisão ajustável de três terminais, podendo regular tensões que variam de 2,5 a 36 V, em correntes de até 100 mA. Realizei a sua substituição e o aparelho voltou a funcionar normalmente.
