Flutuação da imagem
Este artigo é de um livro de 1986, época em que haviam apenas televisores analógicos com cinescópios. Assim, os procedimentos dados a seguir só são válidos para este tipo de aparelho. São importantes se o leitor pretende recuperar um velho televisor deste tipo, para usá-lo com velhos videocassetes ou câmeras da época.
A flutuação da imagem, ou seja, ela entorta, distorce e não se fixa deve-se principalmente a problemas com o CAG.

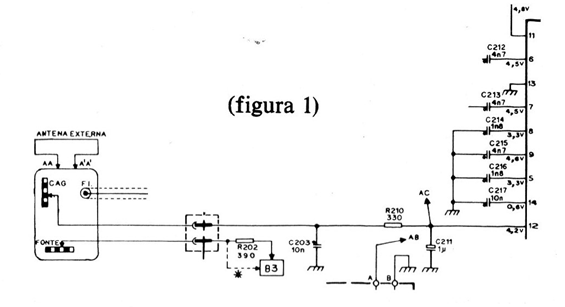

No circuito tomado como exemplo a linha de CAG sai do pino 12 do integrado IC201, conforme mostra a figura 1.
Meça a tensão nesta linha verificando o estado de R210 e do capacitor C211 que pode estar aberto, em curto ou mesmo com fugas.
Nos televisores transistorizados é comum encontrarmos um ajuste de CAG que pode estar fora do ponto ideal de funcionamento, deve ser verificado,, assim como diversos componentes associados tais como transistores, resistores.
O importante é que, em cada circuito o leitor saiba identificar a etapa que deve ser analisada como causa de um provável problema.
No circuito indicado de CAG o capacitor C203 também deve ser verificado, pois pode ser a causa do problema.
