Marca: HP
Defeito: Funcionamento Intermitente
Autor: Alexandre J. Nário
Relato:

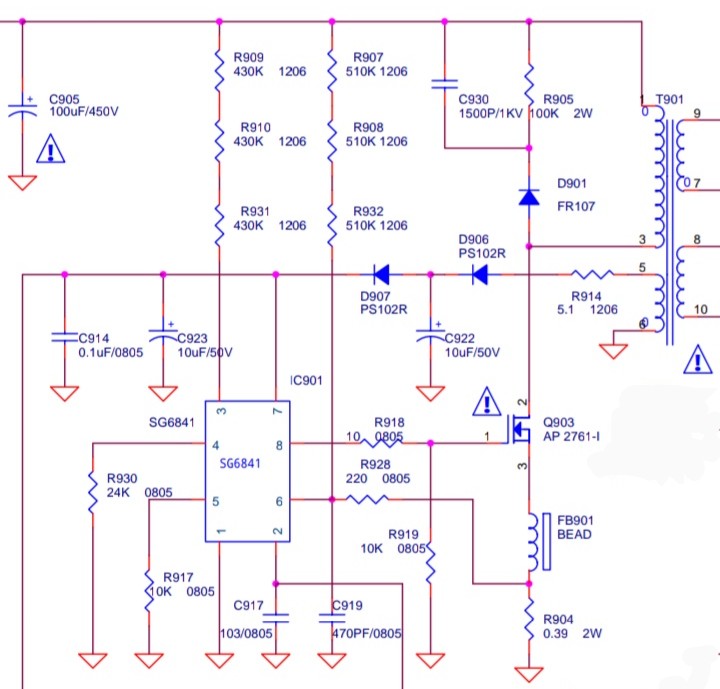

Os defeitos intermitentes são os mais difíceis de serem solucionados e as causas podem ser as mais diversas: trilhas interrompidas, soldas frias, mau contato, componentes com fugas ou com alterações das suas características, etc. Abri o aparelho e visualmente nada de anormal foi encontrado. Liguei o monitor e o mesmo não funcionou. Verifiquei em primeiro lugar as tensões de saída da fonte e estavam zeradas, significando que o primário não estava oscilando. Analisando a alimentação e os componentes de polarização, acoplamento e desacoplamento do integrado IC901 (gerador PWM), encontrei os capacitores C922 e C923 com fugas. Esses capacitores são os responsáveis pela alimentação inicial do integrado IC901 e por trabalhar com frequências elevadas, ficam muito suscetíveis a falhas devido a alterações da ESR (resistência série equivalente). Feitas as trocas dos capacitores C922 e C923 (ambos 10uF/50V), a intermitência desapareceu.
